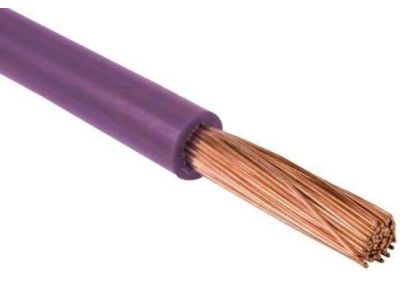

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, fioletowy KRĄŻEK | WCA2001D005CK0O Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy rozwiązanie dedykowane do profesjonalnych systemów sterowania i automatyki. Produkt marki ELTRIM charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyłe giętkiej klasy 5, co gwarantuje wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach oraz korytach kablowych. Izolacja wykonana z polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność mechaniczną. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w obwodach sygnalizacyjnych i sterowniczych. Fioletowy kolor izolacji ułatwia identyfikację konkretnych obwodów w złożonych instalacjach, co jest kluczowe dla przejrzystości dokumentacji technicznej i późniejszego serwisu.

• Przekrój znamionowy: 1,0 mm² – idealny do obwodów sterowniczych i sygnalizacyjnych.
• Klasa giętkości: Klasa 5 – ułatwia formowanie wiązek i montaż w szafach rozdzielczych.
• Napięcie znamionowe: 300/500V – optymalne dla systemów niskiego napięcia.
• Temperatura pracy: Maksymalna temperatura żyły podczas pracy wynosi +70°C, co zapewnia stabilność parametrów elektrycznych.
• Kolorystyka: Fioletowa izolacja ułatwiająca szybką identyfikację funkcji przewodu.

Zgodność z Normami

Przewód H05V-K został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Produkt spełnia wymagania normy VDE, co jest gwarancją najwyższej jakości wykonania. W zakresie bezpieczeństwa pożarowego, przewód posiada klasę reakcji na ogień Eca zgodnie z normą EN 50399. Dodatkowo, izolacja jest odporna na rozprzestrzenianie płomienia na pojedynczym kablu, co potwierdzają badania zgodne z międzynarodową normą IEC/EN 60332-1-2. Dzięki temu produkt może być bezpiecznie stosowany w obiektach o standardowych wymaganiach przeciwpożarowych.

Zastosowanie

Dzięki swojej elastyczności i parametrom elektrycznym, przewód LGY 1,0 mm² znajduje szerokie zastosowanie w branży elektro-technicznej. Jest niezastąpiony przy wykonywaniu połączeń wewnątrz aparatury rozdzielczej, szaf sterowniczych oraz urządzeń oświetleniowych. Doskonale sprawdza się w:

• Układaniu w rurkach instalacyjnych zamontowanych na powierzchni lub w niej osadzonych.
• Połączeniach ruchomych wewnątrz maszyn i urządzeń przemysłowych.
• Systemach automatyki budynkowej i przemysłowej.
• Okablowaniu wewnętrznym rozdzielnic niskiego napięcia.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-K należy zwrócić uwagę na zakres temperatur otoczenia, który dla układania na stałe wynosi od -5°C do +50°C. Przekroczenie tych wartości może wpłynąć na elastyczność izolacji PVC. Ze względu na konstrukcję żyły typu linka (klasa 5), przy podłączaniu do zacisków śrubowych bezwzględnie zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych. Zapobiega to przecinaniu pojedynczych drucików miedzi przez śrubę dociskową i gwarantuje trwały, niskorezystancyjny styk elektryczny. Należy również zachować odpowiednie promienie gięcia, aby nie doprowadzić do uszkodzenia struktury żyły miedzianej.

FAQ

• Czy ten przewód można stosować bezpośrednio w ziemi? Nie, przewody typu H05V-K (LGY) są przeznaczone do układania wewnątrz budynków, w rurkach instalacyjnych, korytach lub wewnątrz urządzeń. Nie posiadają one izolacji wzmocnionej odpornej na wilgoć i czynniki glebowe.
• Jaka jest różnica między H05V-K a LGY? Oznaczenie H05V-K jest zgodne z normą zharmonizowaną (H), natomiast LGY to tradycyjne polskie oznaczenie literowe dla przewodu linkowego (L), giętkiego (G) w izolacji polwinitowej (Y). W praktyce są to te same produkty.
• Czy fioletowy kolor ma konkretne znaczenie w automatyce? Choć normy nie narzucają sztywno koloru fioletowego dla wszystkich aplikacji, jest on często używany do oznaczania specyficznych obwodów sterowniczych lub pomocniczych, co pomaga odróżnić je od standardowych obwodów fazowych (czarny/brązowy) czy neutralnych (niebieski).
