Przewód instalacyjny H05V-K (LGY) 1,0 300/500V czerwony /100m/ KRĄŻEK | 29117 Helukabel

Opis i Kluczowe Cechy

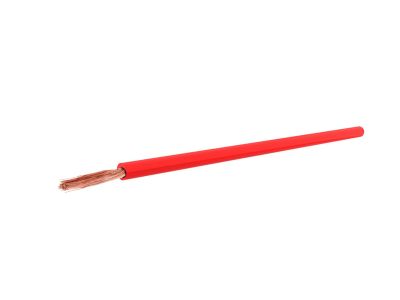

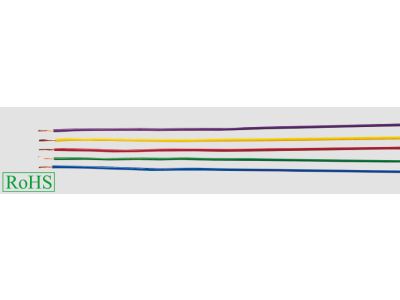

Przewód instalacyjny H05V-K, znany również pod polskim oznaczeniem LGY, to wysokiej klasy jednożyłowy przewód elektroenergetyczny o przekroju znamionowym 1,0 mm². Produkt renomowanej marki Helukabel charakteryzuje się wyjątkową elastycznością, co osiągnięto dzięki zastosowaniu miedzianej żyły wielodrutowej klasy 5. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) w kolorze czerwonym zapewnia nie tylko doskonałe właściwości dielektryczne, ale również ułatwia identyfikację obwodów w złożonych systemach automatyki i sterowania. Napięcie znamionowe 300/500V pozwala na bezpieczną pracę w większości standardowych aplikacji niskonapięciowych. Przewód dostarczany jest w wygodnym krążku o długości 100 metrów, co optymalizuje proces logistyczny i minimalizuje odpady podczas prefabrykacji.

• Przekrój 1,0 mm²: Optymalny do przesyłania sygnałów sterujących oraz zasilania odbiorników o mniejszym poborze prądu.
• Klasa giętkości 5: Umożliwia łatwe formowanie wiązek i układanie w ciasnych korytach kablowych.
• Izolacja PVC: Odporna na uszkodzenia mechaniczne oraz działanie podstawowych czynników chemicznych występujących w środowisku przemysłowym.
• Kolor czerwony: Standardowo wykorzystywany do oznaczania obwodów prądu stałego (DC) lub obwodów sterowniczych AC.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i powtarzalność parametrów technicznych. Przewód spełnia wymagania normy DIN VDE 0285-525-2-31 oraz DIN EN 50525-2-31, które definiują standardy dla przewodów jednożyłowych bez powłoki o izolacji termoplastycznej. Dodatkowo, zgodność z normą IEC 60227-3 potwierdza dopuszczenie produktu do użytku w instalacjach o napięciu znamionowym do 300/500V. Materiały użyte do produkcji są zgodne z dyrektywami środowiskowymi, co jest kluczowe dla nowoczesnych projektów infrastrukturalnych.

Zastosowanie

Przewód H05V-K 1,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce przemysłowej. Dzięki swojej konstrukcji jest idealnym rozwiązaniem do:

• Prefabrykacji szaf sterowniczych: Doskonały do łączenia aparatury modułowej, przekaźników i sterowników PLC.
• Okablowania tablic rozdzielczych: Zapewnia przejrzystość i trwałość połączeń wewnątrz rozdzielnic niskiego napięcia.
• Montażu wewnątrz urządzeń: Stosowany w budowie maszyn i urządzeń elektronicznych, gdzie przestrzeń montażowa jest ograniczona.
• Instalacji podtynkowych i natynkowych: Może być układany w rurach izolacyjnych (peszlach) oraz zamkniętych kanałach instalacyjnych w pomieszczeniach suchych.

Wskazówki Montażowe

Podczas pracy z przewodem H05V-K (LGY) 1,0 mm² zaleca się przestrzeganie dobrych praktyk inżynierskich. Ze względu na wielodrutową strukturę żyły (linka), końcówki przewodu przed montażem w zaciskach śrubowych powinny zostać zabezpieczone tulejkami izolowanymi lub nieizolowanymi. Zapobiega to rozwarstwianiu się drucików miedzianych i gwarantuje stabilny styk elektryczny o niskiej rezystancji przejścia. Należy unikać układania przewodu w miejscach narażonych na bezpośrednie działanie promieni słonecznych (UV) oraz w środowiskach o podwyższonej wilgotności bez dodatkowej osłony. Minimalny promień gięcia powinien być dostosowany do zaleceń producenta, aby nie uszkodzić struktury izolacji PVC.

FAQ

• Czy ten przewód można stosować na zewnątrz? Nie, przewody typu H05V-K są przeznaczone do pracy wewnątrz budynków, w pomieszczeniach suchych. Do zastosowań zewnętrznych należy użyć przewodów z odpowiednią powłoką odporną na warunki atmosferyczne.
• Jaka jest różnica między H05V-K a LGY? Są to oznaczenia tego samego typu przewodu. H05V-K to oznaczenie zharmonizowane (według normy europejskiej), natomiast LGY to tradycyjne oznaczenie polskie.
• Czy przewód jest odporny na rozprzestrzenianie płomienia? Tak, izolacja PVC stosowana przez Helukabel posiada właściwości samogasnące zgodnie z odpowiednimi normami palności dla instalacji wewnętrznych.
