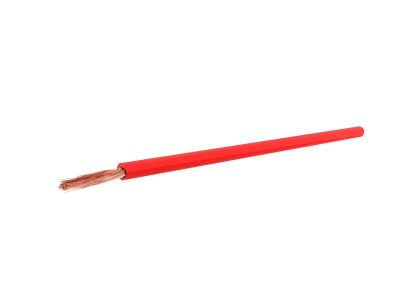

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V czerwony BĘBEN | WCA2001D005CE0O Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy komponent elektroenergetyczny zaprojektowany z myślą o profesjonalnych systemach sterowania i rozdziału energii. Produkt marki ELTRIM charakteryzuje się przekrojem znamionowym żyły wynoszącym 1,0 mm², co zapewnia optymalną obciążalność prądową dla obwodów sygnalizacyjnych i sterowniczych. Konstrukcja opiera się na miedzianej żyle wielodrutowej klasy 5, która gwarantuje wyjątkową giętkość i odporność na wielokrotne zginanie, co jest kluczowe przy prowadzeniu tras kablowych w ciasnych przestrzeniach.

• Napięcie znamionowe: 300/500V, co pozwala na bezpieczną pracę w większości standardowych aplikacji niskonapięciowych.
• Izolacja polwinitowa (PVC): Zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka: Czerwona izolacja ułatwia identyfikację obwodów (np. napięcia sterowniczego DC) zgodnie ze schematami elektrycznymi.
• Forma dostawy: Bęben ułatwia odwijanie przewodu przy użyciu stojaków, minimalizując ryzyko splątania i przyspieszając prace prefabrykacyjne.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do obrotu na całym rynku europejskim. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: H oznacza harmonizację, 05 wskazuje na napięcie znamionowe 300/500V, V określa izolację z polwinitu, a litera K informuje o giętkiej konstrukcji żyły do układania na stałe. Produkt spełnia rygorystyczne wymagania bezpieczeństwa, co jest niezbędne przy certyfikacji gotowych szaf sterowniczych i rozdzielnic.

Zastosowanie

Dzięki swojej elastyczności i wytrzymałości, przewód H05V-K 1,0 mm² znajduje szerokie zastosowanie w przemyśle i budownictwie:

• Prefabrykacja szaf: Idealny do wykonywania połączeń wewnątrz tablic rozdzielczych oraz szaf sterowniczych.
• Automatyka przemysłowa: Okablowanie sterowników PLC, przekaźników oraz aparatury modułowej na szynach DIN.
• Instalacje podtynkowe i natynkowe: Możliwość układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytach kablowych w pomieszczeniach suchych.
• Budowa urządzeń: Stosowany jako wewnętrzne okablowanie urządzeń elektroenergetycznych, gdzie wymagany jest mały promień gięcia.

Wskazówki Montażowe

Podczas montażu przewodu LGY 1,0 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych. Ze względu na wielodrutową strukturę żyły (linka), końcówki przewodu przed wpięciem do zacisków śrubowych lub sprężynowych powinny zostać zabezpieczone tulejkami izolowanymi lub nieizolowanymi. Zapobiega to rozwarstwianiu się drucików miedzianych i gwarantuje stabilny styk elektryczny oraz odpowiedni moment dokręcania. Przewód należy układać w temperaturach nie niższych niż zalecane przez producenta, aby uniknąć pękania izolacji PVC. W przypadku prowadzenia w rurkach instalacyjnych, należy zachować odpowiedni współczynnik wypełnienia, aby zapewnić właściwe odprowadzanie ciepła.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H05V-K przeznaczony jest głównie do pracy wewnątrz budynków w pomieszczeniach suchych. W przypadku stosowania na zewnątrz, musi być prowadzony w szczelnych rurach instalacyjnych chroniących przed promieniowaniem UV i wilgocią.
• Jaka jest różnica między LGY a H05V-K? To to samo oznaczenie – LGY jest polskim symbolem tradycyjnym, natomiast H05V-K jest oznaczeniem według norm zharmonizowanych.
• Czy produkt jest dostarczany na bębnie? Tak, ta konkretna wersja produktu jest nawinięta na bęben, co znacząco ułatwia pracę przy dużych projektach instalacyjnych i prefabrykacji szaf.
