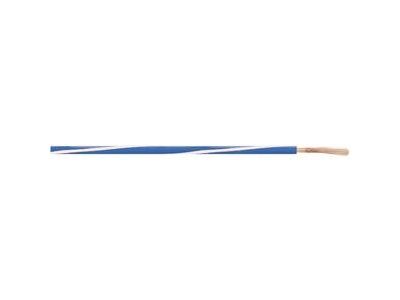

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, ciemnoniebieski z białym paskiem KRĄŻEK | 4510923 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Produkt charakteryzuje się miedzianą żyłą wielodrutową o wysokiej giętkości (klasa 5), co znacząco ułatwia prowadzenie przewodów w ciasnych przestrzeniach i korytach kablowych. Izolacja wykonana ze specjalnie dobranego polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie. Unikalna kolorystyka – ciemnoniebieska z białym paskiem – pozwala na precyzyjną identyfikację obwodów w złożonych systemach automatyki, co jest kluczowe dla bezpieczeństwa i szybkości prac serwisowych.

• Napięcie znamionowe: 300/500V, co pozwala na bezpieczną pracę w większości układów sterowania i sygnalizacji.
• Konstrukcja żyły: Miedź wielodrutowa giętka, gwarantująca odporność na wibracje i łatwość formowania wiązek.
• Identyfikacja wizualna: Ciemnoniebieska izolacja z białym paskiem ułatwia kodowanie sygnałów zgodnie ze specyfikacją projektową.
• Forma dostawy: Wygodny krążek ułatwiający odwijanie i minimalizujący ryzyko splątania przewodu podczas montażu.

Zgodność z Normami

Przewód został wykonany zgodnie z rygorystyczną normą zharmonizowaną (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: napięcie znamionowe 300/500V (05), izolację polwinitową (V) oraz giętką strukturę żyły (K). Produkt spełnia wymagania dyrektyw niskonapięciowych, co jest niezbędne przy certyfikacji gotowych szaf sterowniczych i rozdzielnic elektrycznych wprowadzanych na rynek UE.

Zastosowanie

Dzięki swojej elastyczności i wytrzymałości, przewód H05V-K 1,0 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroinstalacyjnym. Jest idealnym wyborem do:

• Okablowania wewnętrznego w szafach sterowniczych, tablicach rozdzielczych i pulpitach operatorskich.
• Układania w rurkach instalacyjnych (peszlach) montowanych zarówno natynkowo, jak i podtynkowo.
• Połączeń wewnątrz urządzeń elektronicznych i elektrycznych, gdzie wymagany jest mały promień gięcia.
• Stosowania w pomieszczeniach suchych, w zamkniętych systemach instalacyjnych.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-K należy zwrócić uwagę na odpowiedni dobór końcówek tulejkowych, które powinny być zaprasowane na odizolowanej końcówce żyły wielodrutowej. Zapewnia to pewny styk elektryczny i zapobiega rozwarstwianiu się drucików miedzianych pod zaciskiem śrubowym. Przewód należy układać w temperaturach otoczenia zgodnych ze specyfikacją producenta, unikając narażenia na bezpośrednie działanie promieni UV oraz substancji chemicznych mogących degradować izolację PVC. W przypadku montażu w korytach grzebieniowych, zaleca się zachowanie odpowiedniego stopnia wypełnienia, aby zapewnić optymalne odprowadzanie ciepła.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewody typu H05V-K są przeznaczone głównie do pracy wewnątrz budynków, w pomieszczeniach suchych. Nie zaleca się stosowania ich bezpośrednio na zewnątrz bez dodatkowej osłony chroniącej przed czynnikami atmosferycznymi.
• Jaki jest dopuszczalny promień gięcia? Dzięki giętkiej żyle klasy 5, przewód pozwala na ciasne prowadzenie, jednak należy przestrzegać standardowych norm dla przewodów PVC, aby nie uszkodzić struktury izolacji.
• Co oznacza kolor ciemnoniebieski z białym paskiem? Jest to kolorystyka specjalistyczna, często wykorzystywana w automatyce do oznaczania konkretnych potencjałów lub obwodów pomocniczych, co ułatwia diagnostykę i montaż zgodnie ze schematem elektrycznym.
