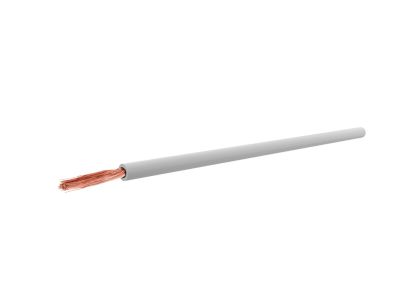

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V biały | WCA2001D005CF0O Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy rozwiązanie dedykowane dla profesjonalistów z branży elektroenergetycznej i automatyki. Produkt marki ELTRIM charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co zapewnia wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych. Izolacja wykonana z polwinitu (PVC) gwarantuje odpowiednie właściwości dielektryczne oraz odporność na typowe czynniki występujące wewnątrz budynków.

• Napięcie znamionowe: 300/500V, co pozwala na bezpieczną pracę w obwodach sterowniczych i sygnalizacyjnych.
• Budowa żyły: Wielodrutowa miedziana (K), zapewniająca wysoką przewodność i odporność na wielokrotne zginanie.
• Kolorystyka: Biała izolacja ułatwia identyfikację konkretnych obwodów w złożonych systemach okablowania.
• Trwałość: Wysoka jakość użytych materiałów gwarantuje długowieczność instalacji przy zachowaniu stałych parametrów elektrycznych.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co jest potwierdzeniem spełnienia rygorystycznych europejskich standardów bezpieczeństwa i jakości. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: norma zharmonizowana (H), napięcie 300/500V (05), izolacja polwinitowa (V) oraz giętka żyła do układania na stałe (K). Produkt spełnia wymagania niezbędne do stosowania w profesjonalnych instalacjach elektroenergetycznych na terenie całej Unii Europejskiej.

Zastosowanie

Przewód LGY 1,0 mm² znajduje szerokie zastosowanie w nowoczesnym przemyśle i budownictwie. Jest idealnym wyborem do:

• Okablowania tablic rozdzielczych oraz szaf sterowniczych, gdzie wymagana jest duża gęstość upakowania komponentów.
• Połączeń wewnątrz urządzeń elektroenergetycznych i elektronicznych.
• Układania w rurkach instalacyjnych (peszlach) oraz podobnych systemach zamkniętych.
• Montażu w pomieszczeniach suchych, zarówno natynkowo, jak i podtynkowo w rurach izolacyjnych.
• Zabezpieczonych połączeń w oprawach oświetleniowych i układach sterowania automatyki budynkowej.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-K 1,0 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły, zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), aby zapewnić pewny styk elektryczny i zapobiec rozwarstwianiu się drucików miedzianych pod zaciskiem śrubowym.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury żyły oraz izolacji polwinitowej.
• Środowisko pracy: Przewód jest przeznaczony do pracy w pomieszczeniach suchych. W przypadku instalacji w rurkach podtynkowych należy upewnić się, że system jest szczelny i zabezpieczony przed wilgocią.
• Moment dokręcania: W przypadku stosowania złączek śrubowych, należy stosować moment dokręcania zgodny ze specyfikacją producenta osprzętu, aby nie przeciąć delikatnych drucików żyły.

FAQ

• Czy ten przewód można stosować bezpośrednio w tynku? Nie, przewody typu H05V-K (LGY) powinny być układane w rurkach instalacyjnych, korytkach lub wewnątrz obudów urządzeń.
• Jaka jest różnica między LGY a H05V-K? Są to oznaczenia tego samego typu przewodu – LGY to polskie oznaczenie tradycyjne, natomiast H05V-K to oznaczenie według normy zharmonizowanej.
• Czy przewód jest odporny na promieniowanie UV? Standardowa izolacja polwinitowa w kolorze białym nie jest dedykowana do bezpośredniej ekspozycji na promieniowanie słoneczne; przewód powinien być stosowany wewnątrz budynków lub w osłonach.
