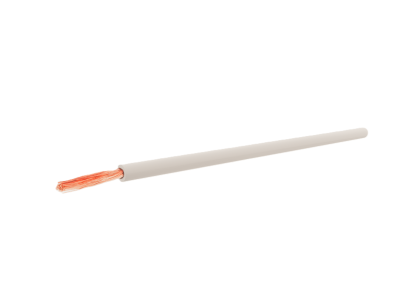

Przewód instalacyjny H05V-K (LGY) 1,0 300/500V, biały KRĄŻEK | 5901854403922 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 1,0 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach sterowania i rozdziału energii. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co zapewnia wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach koryt grzebieniowych oraz peszli. Izolacja wykonana z polwinitu (PVC) o wysokiej rezystancji dielektrycznej gwarantuje bezpieczeństwo pracy przy napięciu znamionowym 300/500V. Biały kolor powłoki pozwala na przejrzystą identyfikację obwodów w złożonych systemach automatyki, zgodnie ze schematami projektowymi.

• Przekrój 1,0 mm²: Optymalny do obwodów sterowniczych, sygnalizacyjnych oraz zasilania odbiorników o niskim poborze prądu.
• Klasa giętkości 5: Umożliwia wielokrotne zginanie bez ryzyka uszkodzenia struktury miedzi, co jest kluczowe w ruchomych połączeniach wewnątrz szaf.
• Napięcie 300/500V: Parametry izolacji dostosowane do standardowych instalacji niskiego napięcia.
• Polska produkcja: Produkt renomowanej marki ELPAR, gwarantujący powtarzalność parametrów technicznych.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co oznacza pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H05V-K precyzyjnie definiuje właściwości produktu: litera 'H' potwierdza zgodność z normą zharmonizowaną, '05' określa napięcie znamionowe 300/500V, 'V' wskazuje na izolację polwinitową, a 'K' na giętką strukturę żyły do układania na stałe. Produkt spełnia wymagania niezbędne do stosowania w profesjonalnych instalacjach budynkowych i przemysłowych na terenie całej Unii Europejskiej.

Zastosowanie

Przewód LGY 1,0 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i prefabrykacji rozdzielnic. Jest idealnym rozwiązaniem do:

• Okablowania wewnętrznego w szafach sterowniczych, rozdzielczych oraz tablicach licznikowych.
• Połączeń wewnątrz urządzeń elektroenergetycznych, gdzie wymagana jest wysoka elastyczność przewodu.
• Układania w rurkach instalacyjnych (peszlach) montowanych podtynkowo lub natynkowo w pomieszczeniach suchych.
• Systemów oświetleniowych oraz układów automatyki budynkowej.
• Zabezpieczonych połączeń wewnątrz opraw oświetleniowych i aparatury modułowej.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 1,0 mm² należy zwrócić uwagę na odpowiednie przygotowanie końcówek żył. Ze względu na wielodrutową strukturę miedzi, zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików i zapewnia pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy przestrzegać dopuszczalnego promienia gięcia, aby nie osłabić struktury izolacji polwinitowej. Przewód powinien być układany w miejscach suchych; w przypadku montażu podtynkowego wymagane jest użycie rur izolacyjnych chroniących przed uszkodzeniami mechanicznymi.

FAQ

1. Czy przewód LGY 1,0 mm² można stosować na zewnątrz?
Nie, przewody typu H05V-K przeznaczone są do pracy w pomieszczeniach suchych. W przypadku konieczności wyprowadzenia instalacji na zewnątrz, należy zastosować przewody o odpowiednim stopniu ochrony UV i odporności na warunki atmosferyczne.

2. Jaki jest maksymalny prąd obciążenia dla tego przewodu?
Obciążalność prądowa zależy od sposobu ułożenia przewodu oraz temperatury otoczenia. Dla przekroju 1,0 mm² w typowych warunkach szafowych przyjmuje się wartości zgodne z normą PN-HD 60364-5-52.

3. Czy biały kolor izolacji ma znaczenie techniczne?
Kolor izolacji służy głównie do identyfikacji obwodów. Biały przewód jest często wykorzystywany w systemach sterowania lub jako przewód fazowy w specyficznych aplikacjach oświetleniowych, zależnie od przyjętego standardu projektowego.
