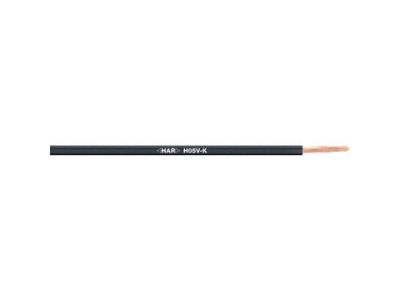

Przewód instalacyjny H05V-K (LGY) 0,75 granatowy /250m/ SZPULA | 4510142S Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K 0,75 mm² w kolorze granatowym (symbol 4510142S) to giętki, jednożyłowy przewód miedziany przeznaczony do układania na stałe w instalacjach elektrycznych. Wykonany zgodnie z normami zharmonizowanymi, spełnia wymagania napięciowe 300/500V. Przeznaczony do montażu w rurkach instalacyjnych, układach zamkniętych oraz w szafach sterowniczych i rozdzielnicach. Dostępny w opakowaniu zbiorczym 250 m na szpuli ułatwiającym transport i magazynowanie.

• Przekrój żyły 0,75 mm²: Optymalny dla instalacji oświetleniowych, gniazd wtykowych o niewielkim obciążeniu oraz okablowania sterowniczego.
• Żyła miedziana wielodrutowa (K): Charakteryzuje się wysoką giętkością i odpornością na wielokrotne zginanie, co ułatwia montaż w ciasnych przestrzeniach.
• Izolacja polwinitowa (V): Trwała i odporna na działanie wilgoci, chemikaliów oraz promieni UV – zapewnia niezawodną ochronę żyły miedzianej.
• Kolor granatowy: Standardowe oznakowanie dla przewodów fazowych w instalacjach elektrycznych, ułatwiające identyfikację i organizację okablowania.
• Długość 250 m na szpuli: Wygodne magazynowanie i dozowanie przewodu, redukujące ilość odpadów podczas cięcia na wymiar.

Zgodność z Normami

Przewód H05V-K 0,75 mm² spełnia wymagania normy zharmonizowanej PN-EN 50525-2-31 oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z europejskimi standardami dotyczącymi bezpieczeństwa i jakości przewodów instalacyjnych.

Zastosowanie

Przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemyśle, gdzie wymagane jest trwałe i niezawodne okablowanie.

• Układanie na stałe w rurkach instalacyjnych PCV lub metalowych w instalacjach podtynkowych i natynkowych.
• Okablowanie tablic rozdzielczych, szaf sterowniczych i rozdzielnic niskiego napięcia.
• Wewnętrzne połączenia w urządzeniach elektroenergetycznych (np. maszyny przemysłowe, panele sterowania).
• Instalacje oświetleniowe i gniazd wtykowych o niewielkim obciążeniu.

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Przewód układać bez naprężeń mechanicznych, z zachowaniem minimalnego promienia gięcia. Izolację żyły należy ściągać ostrożnie, aby nie uszkodzić drutów miedzianych. Dobór przekroju i długości przewodu powinien uwzględniać obciążalność prądową oraz spadki napięcia w instalacji. Przewód przechowywać w suchym miejscu, z dala od źródeł ciepła.

FAQ

• Jaka jest maksymalna temperatura pracy przewodu? Przewód H05V-K 0,75 mm² może być eksploatowany w zakresie temperatur od -5°C do +70°C, zgodnie z normą PN-EN 50525.
• Czy przewód nadaje się do układania na zewnątrz? Izolacja polwinitowa zapewnia odporność na wilgoć i promieniowanie UV, jednak zaleca się układanie w rurkach instalacyjnych lub innych osłonach chroniących przed bezpośrednim działaniem czynników atmosferycznych.
• Jaki jest maksymalny prąd obciążenia dla przewodu 0,75 mm²? Maksymalny prąd długotrwały dla przewodu 0,75 mm² wynosi 12 A przy układaniu w rurkach (w powietrzu: 17 A). Należy uwzględnić warunki chłodzenia i grupowania przewodów w instalacji.
