Przewód instalacyjny H05V-K (LGY) 0,75 300/500V żółty /100m/ KRĄŻEK | 4510112 Lapp Kabel

Opis i Kluczowe Cechy

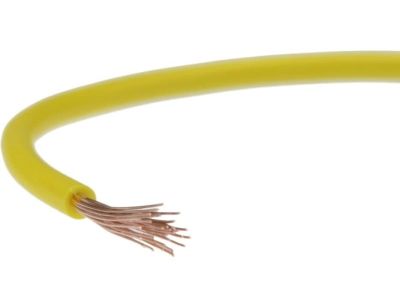

Przewód instalacyjny H05V-K, znany również pod polskim oznaczeniem LGY, to wysokiej klasy jednożyłowy przewód elektroenergetyczny od renomowanego producenta Lapp Kabel. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 0,75 mm², co pozwala na bezpieczne i stabilne przesyłanie sygnałów sterowniczych oraz zasilanie odbiorników o mniejszym poborze mocy. Konstrukcja żyły oparta jest na miedzi wielodrutowej giętkiej klasy 5 (oznaczenie K), co gwarantuje wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych oraz korytek kablowych.

• Napięcie znamionowe: Przewód pracuje w zakresie napięć 300/500V, co czyni go idealnym rozwiązaniem do wewnętrznych obwodów sterowania i sygnalizacji.
• Izolacja PVC: Zastosowanie specjalnej mieszanki polwinitowej (V) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka: Wyrazista żółta izolacja ułatwia identyfikację konkretnych obwodów w złożonych systemach automatyki, co znacząco przyspiesza prace serwisowe.
• Forma dostawy: Produkt dostarczany w wygodnym krążku o długości 100 metrów, co minimalizuje odpady i ułatwia transport na plac budowy.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co oznacza, że spełnia rygorystyczne europejskie standardy bezpieczeństwa i jakości, umożliwiając jego stosowanie w projektach na terenie całej Unii Europejskiej. Zgodność z normami gwarantuje powtarzalność parametrów elektrycznych oraz mechaniczną trwałość izolacji, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce przemysłowej. Jest dedykowany do:

• Okablowania tablic rozdzielczych i szaf sterowniczych, gdzie wymagana jest duża giętkość przewodów.
• Układania na stałe w rurkach instalacyjnych (peszlach) oraz podobnych układach zamkniętych.
• Wykonywania połączeń wewnątrz urządzeń elektroenergetycznych i elektronicznych.
• Montażu w pomieszczeniach suchych, zarówno natynkowo, jak i podtynkowo w rurach izolacyjnych.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły. Dzięki giętkiej konstrukcji klasy 5, przewód doskonale współpracuje z tulejkami zaciskowymi izolowanymi i nieizolowanymi, co zapewnia trwały i pewny styk elektryczny w zaciskach śrubowych i sprężynowych. Zaleca się stosowanie odpowiednich narzędzi do zdejmowania izolacji, aby uniknąć nacięcia drucików miedzianych, co mogłoby wpłynąć na rezystancję połączenia.

FAQ

• Czy przewód można stosować na zewnątrz? Przewód H05V-K przeznaczony jest głównie do pracy wewnątrz budynków i urządzeń. W przypadku instalacji zewnętrznych musi być prowadzony w odpowiednich rurach osłonowych chroniących przed promieniowaniem UV i wilgocią.
• Jaka jest klasa giętkości żyły? Jest to klasa 5, co oznacza żyłę wielodrutową, bardzo elastyczną, idealną do układania w miejscach wymagających częstego zginania podczas montażu.
• Czy izolacja jest odporna na oleje? Standardowa izolacja polwinitowa (PVC) posiada podstawową odporność chemiczną, jednak w środowiskach silnie zaolejonych zaleca się weryfikację specyfikacji technicznej dla konkretnych substancji.
