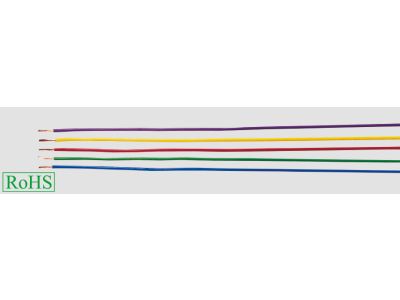

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V żółty /100m/ KRĄŻEK | 29105 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,75 mm² to wysokiej klasy jednożyłowy przewód giętki, wyprodukowany przez renomowaną firmę Helukabel. Produkt charakteryzuje się miedzianą żyłą wielodrutową klasy 5, co zapewnia wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) gwarantuje doskonałe właściwości dielektryczne oraz odporność na starzenie. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w szerokim spektrum instalacji niskonapięciowych. Żółty kolor izolacji umożliwia precyzyjną identyfikację obwodów w złożonych systemach automatyki, co jest kluczowe dla bezpieczeństwa i szybkości prac serwisowych.

• Wysoka elastyczność: Klasa giętkości żyły ułatwia montaż w korytach grzebieniowych.
• Trwała izolacja: Powłoka PVC odporna na typowe warunki panujące wewnątrz budynków.
• Standard przemysłowy: Produkt spełnia rygorystyczne wymagania jakościowe dla profesjonalnych prefabrykatorów.
• Wygodne opakowanie: Krążek 100 metrów ułatwia transport i dozowanie przewodu na stanowisku pracy.

Zgodność z Normami

Przewód H05V-K został zaprojektowany i wykonany zgodnie z międzynarodowymi standardami, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Spełnia on wymagania normy DIN VDE 0285-525-2-31 oraz DIN EN 50525-2-31, które definiują parametry techniczne dla przewodów jednożyłowych bez powłoki o izolacji termoplastycznej. Dodatkowo, produkt jest zgodny z normą IEC 60227-3, co czyni go uniwersalnym rozwiązaniem akceptowanym w projektach realizowanych na rynkach globalnych. Zgodność z tymi dyrektywami gwarantuje powtarzalność parametrów elektrycznych i mechanicznych każdej partii materiału.

Zastosowanie

Przewód LGY 0,75 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej oraz automatyce przemysłowej. Jest dedykowany przede wszystkim do:

• Okablowania szaf sterowniczych: Łączenie elementów logiki, przekaźników i sterowników PLC.
• Prefabrykacji rozdzielnic: Wykonywanie połączeń pomocniczych i sygnalizacyjnych.
• Instalacji wewnątrz urządzeń: Bezpieczne zasilanie podzespołów elektronicznych i elektrycznych.
• Montażu podtynkowego i natynkowego: Możliwość układania w rurach izolacyjnych w suchych pomieszczeniach.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianych drucików. Zaleca się stosowanie odpowiednich tulejek zaciskowych na końcach żył, co zapewnia trwały i pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Przewód powinien być układany w temperaturach otoczenia zgodnych ze specyfikacją producenta, aby uniknąć pękania izolacji PVC. W przypadku prowadzenia przewodów w rurach instalacyjnych, należy dbać o to, by nie przekroczyć dopuszczalnego stopnia wypełnienia rury, co zapobiega nadmiernemu nagrzewaniu się żył podczas pracy pod obciążeniem.

FAQ

• Czy przewód można stosować na zewnątrz? Nie, przewody typu H05V-K są przeznaczone do pracy wewnątrz budynków, w pomieszczeniach suchych.
• Jaka jest klasa giętkości tego przewodu? Jest to klasa 5, co oznacza, że żyła składa się z wielu cienkich drucików miedzianych, zapewniając wysoką elastyczność.
• Czy izolacja jest odporna na rozprzestrzenianie płomienia? Tak, standardowe wykonania PVC wg normy IEC 60332-1-2 charakteryzują się właściwościami samogasnącymi.
• Czy żółty kolor ma konkretne znaczenie w automatyce? Kolorystyka często zależy od standardów zakładowych lub projektowych, jednak żółty jest powszechnie stosowany do identyfikacji specyficznych obwodów sterowniczych lub sygnalizacyjnych.
