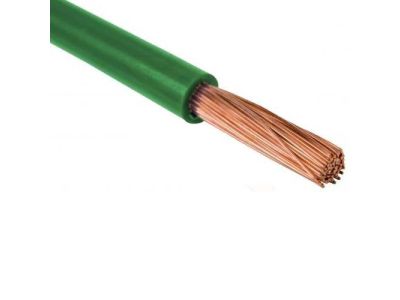

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V, zielony KRĄŻEK | WCA2001C005CH0O Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,75 mm² to wysokiej klasy rozwiązanie dedykowane do profesjonalnych systemów elektroenergetycznych. Produkt marki ELTRIM charakteryzuje się konstrukcją opartą na wielodrutowej, miedzianej żyle giętkiej (klasa 5), co gwarantuje wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych oraz korytek kablowych. Izolacja wykonana z polichlorku winylu (PVC) w kolorze zielonym zapewnia skuteczną ochronę dielektryczną przy napięciu znamionowym 300/500V. Maksymalna temperatura żyły podczas pracy ciągłej wynosi +70°C, co pozwala na stabilną eksploatację w standardowych warunkach przemysłowych.

• Klasa giętkości 5: Umożliwia łatwe formowanie wiązek i montaż w miejscach o ograniczonym promieniu gięcia.
• Napięcie znamionowe 300/500V: Optymalne dla obwodów sterowania, sygnalizacji oraz zasilania urządzeń o niskim poborze mocy.
• Wysoka jakość izolacji PVC: Odporność na uszkodzenia mechaniczne i starzenie termiczne.
• Praktyczny krążek: Ułatwia odwijanie i minimalizuje ryzyko splątania przewodu podczas prac instalacyjnych.

Zgodność z Normami

Przewód H05V-K został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Produkt spełnia wymagania normy VDE, co jest kluczowe dla projektów realizowanych na rynkach międzynarodowych. W zakresie bezpieczeństwa pożarowego, przewód posiada klasę reakcji na ogień Eca zgodnie z normą EN 50399 oraz jest samogasnący zgodnie z wytycznymi IEC/EN 60332-1-2. Dzięki temu produkt ogranicza rozprzestrzenianie się płomienia wzdłuż pojedynczego przewodu w przypadku wystąpienia awarii elektrycznej.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, przewód LGY 0,75 mm² znajduje szerokie zastosowanie w branży elektro-technicznej. Jest idealnym wyborem do:

• Okablowania wewnętrznego w rozdzielnicach elektrycznych i szafach sterowniczych.
• Połączeń wewnątrz urządzeń elektronicznych i aparatury automatyki przemysłowej.
• Instalacji oświetleniowych, gdzie wymagana jest duża elastyczność przewodów.
• Systemów sygnalizacji i sterowania procesami technologicznymi.
• Układania w rurkach instalacyjnych oraz kanałach zamkniętych.

Wskazówki Montażowe

Podczas prac instalacyjnych należy zwrócić szczególną uwagę na zakres temperatur otoczenia. Układanie przewodu powinno odbywać się w temperaturze od -5°C do +50°C, co zapobiega pękaniu izolacji PVC i ułatwia jej obróbkę. Przy montażu w zaciskach śrubowych lub sprężynowych zaleca się stosowanie odpowiednich tulejek kablowych, co zapewni trwały styk elektryczny i zapobiegnie rozwarstwianiu się miedzianych drucików linki. Należy unikać narażania przewodu na bezpośrednie działanie promieni słonecznych oraz substancji chemicznych mogących degradować strukturę polichlorku winylu.

FAQ

• Czy przewód może być stosowany na zewnątrz? Przewód H05V-K jest przeznaczony głównie do instalacji wewnętrznych. W przypadku stosowania na zewnątrz, musi być prowadzony w odpowiednich osłonach chroniących przed promieniowaniem UV i wilgocią.
• Jaka jest różnica między H05V-K a LGY? Oznaczenie H05V-K jest zgodne z normą zharmonizowaną (HAR), natomiast LGY to tradycyjne polskie oznaczenie przewodu giętkiego o izolacji PVC. W praktyce są to produkty o tożsamych parametrach.
• Jaki jest maksymalny prąd obciążenia dla przekroju 0,75 mm²? Dopuszczalna obciążalność prądowa zależy od sposobu ułożenia i temperatury otoczenia, jednak zazwyczaj dla tego przekroju w szafach sterowniczych przyjmuje się wartości w granicach 6-13A zgodnie z normą PN-HD 60364-5-52.
