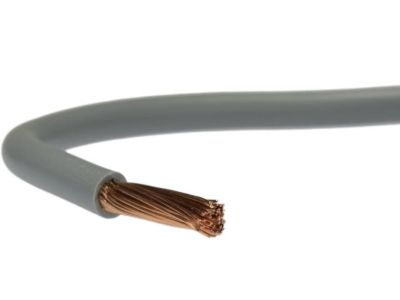

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V, szary KRĄŻEK | WCA2001C005CI0O Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,75 mm² to wysokiej klasy rozwiązanie dedykowane do profesjonalnych systemów sterowania i automatyki. Produkt marki ELTRIM charakteryzuje się miedzianą żyłą wielodrutową o 5. klasie giętkości, co gwarantuje wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach koryt kablowych oraz peszli. Izolacja wykonana z polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w obwodach sygnalizacyjnych, sterowniczych oraz zasilających o mniejszym poborze mocy.

• Klasa giętkości 5: Umożliwia łatwe formowanie wiązek i montaż w miejscach o ograniczonym promieniu gięcia.
• Zakres temperatur: Maksymalna temperatura żyły podczas pracy ciągłej wynosi +70°C, co zapewnia stabilność parametrów elektrycznych.
• Kolorystyka: Szara izolacja ułatwia identyfikację obwodów zgodnie ze schematem projektowym.
• Wysoka jakość miedzi: Gwarantuje niską rezystancję i minimalne straty energii.

Zgodność z Normami

Przewód H05V-K został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Produkt spełnia wymagania normy VDE, co jest kluczowe dla projektów realizowanych na rynkach międzynarodowych. W zakresie bezpieczeństwa pożarowego przewód posiada klasyfikację reakcji na ogień Eca zgodnie z normą EN 50399. Jest również odporny na rozprzestrzenianie płomienia na pojedynczym przewodzie pionowym, co potwierdzają testy zgodne z arkuszem IEC/EN 60332-1-2.

Zastosowanie

Dzięki swojej konstrukcji typu linka (LGY), przewód ten znajduje szerokie zastosowanie w branży elektro-technicznej. Jest idealnym wyborem do okablowania wewnętrznego w rozdzielnicach elektrycznych, szafach sterowniczych oraz urządzeniach automatyki przemysłowej. Może być stosowany w rurkach instalacyjnych zamontowanych na powierzchni lub w nich osadzonych, a także w zamkniętych systemach układania przewodów. Często wykorzystywany przez prefabrykatorów rozdzielnic do mostkowania aparatury modułowej oraz w przemyśle oświetleniowym i elektronicznym.

Wskazówki Montażowe

Podczas prac instalacyjnych należy zwrócić uwagę na temperaturę otoczenia, która przy układaniu powinna mieścić się w zakresie od -5°C do +50°C, aby uniknąć uszkodzenia izolacji PVC. Ze względu na wielodrutową strukturę żyły (linka), przy montażu w zaciskach śrubowych aparatów elektrycznych (np. wyłączników nadprądowych czy styczników) bezwzględnie zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych. Zapewnia to prawidłowy styk elektryczny, eliminuje ryzyko wyrwania pojedynczych drucików i zapobiega przegrzewaniu się punktu połączenia. Należy również przestrzegać dopuszczalnych promieni gięcia, aby nie osłabić struktury miedzi.

FAQ

• Czy przewód H05V-K można stosować bezpośrednio w ziemi? Nie, przewody typu LGY w izolacji PVC nie są przystosowane do bezpośredniego układania w ziemi. Wymagają stosowania odpowiednich osłon lub rur instalacyjnych.
• Jaka jest różnica między H05V-K a H07V-K? Główną różnicą jest napięcie znamionowe. H05V-K jest dedykowany do napięć 300/500V, natomiast H07V-K do 450/750V. Wybór zależy od specyfiki instalacji i wymagań projektowych.
• Czy produkt jest sprzedawany w krążkach? Tak, przewód dostarczany jest w wygodnej formie krążka, co ułatwia jego odwijanie i transport na placu budowy lub w warsztacie prefabrykacyjnym.
