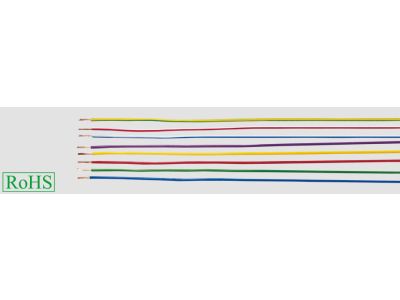

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V niebiesko-biały /100m/ KRĄŻEK | 29376 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,75 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Helukabel, zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Charakteryzuje się on elastyczną, wielodrutową żyłą miedzianą klasy 5, co znacząco ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf sterowniczych oraz korytach kablowych. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) zapewnia doskonałe właściwości dielektryczne oraz odporność mechaniczną przy zachowaniu wysokiej giętkości. Unikalna kolorystyka niebiesko-biała pozwala na precyzyjną identyfikację obwodów w złożonych systemach automatyki, co minimalizuje ryzyko błędów podczas prac serwisowych i montażowych. Napięcie znamionowe 300/500V sprawia, że jest to idealny wybór do obwodów sterowniczych i sygnalizacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i powtarzalność parametrów technicznych. Przewód spełnia wymagania normy DIN VDE 0281 część 3, co potwierdza jego przeznaczenie do instalacji stałych i ruchomych wewnątrz urządzeń. Jest również zgodny z dokumentem harmonizacyjnym HD 21.3 S3 oraz międzynarodową normą IEC 60227-3. Dzięki tym certyfikacjom, inżynierowie i projektanci mogą mieć pewność, że przewód H05V-K spełnia najwyższe standardy jakościowe obowiązujące na rynku europejskim, co jest kluczowe przy odbiorach technicznych instalacji przemysłowych.

Zastosowanie

Przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce przemysłowej. Do głównych obszarów jego wykorzystania należą:

• Okablowanie wewnętrzne tablic rozdzielczych oraz szaf sterowniczych, gdzie wymagana jest wysoka elastyczność żył.
• Połączenia wewnątrz urządzeń elektrycznych i elektronicznych, zapewniające stabilny przesył sygnałów i zasilania.
• Instalacje w pomieszczeniach suchych, montowane zarówno natynkowo, jak i podtynkowo w rurach izolacyjnych.
• Systemy oświetleniowe oraz układy sterowania maszynami, gdzie precyzyjna identyfikacja żył za pomocą kolorów (niebiesko-biały) jest niezbędna dla przejrzystości układu.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić długowieczność instalacji:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianych drucików wewnątrz żyły.
• Zakończenie żył: Ze względu na konstrukcję klasy 5 (linka), zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych przed umieszczeniem przewodu w zaciskach śrubowych lub sprężynowych. Zapobiega to rozwarstwianiu się drutów i gwarantuje optymalny styk elektryczny.
• Temperatura pracy: Przewód powinien być eksploatowany w zakresie temperatur przewidzianym przez producenta dla izolacji PVC, unikając bezpośredniego narażenia na działanie substancji chemicznych mogących degradować polimer.
• Prowadzenie w rurach: Przy przeciąganiu przez rury izolacyjne należy unikać nadmiernego naciągu mechanicznego, który mógłby trwale odkształcić izolację.

FAQ

• Czy ten przewód może być stosowany na zewnątrz? Zgodnie ze specyfikacją, przewód H05V-K przeznaczony jest do stosowania w pomieszczeniach suchych. Nie zaleca się układania go bezpośrednio na zewnątrz bez dodatkowej osłony chroniącej przed promieniowaniem UV i wilgocią.
• Co oznacza oznaczenie LGY? LGY to polskie oznaczenie odpowiednika normy zharmonizowanej H05V-K, wskazujące na przewód elektroenergetyczny jednożyłowy o żyle miedzianej wielodrutowej giętkiej (linka) i izolacji PVC.
• Jaka jest długość przewodu w jednym opakowaniu? Produkt dostarczany jest w standardowym krążku o długości 100 metrów bieżących, co ułatwia transport i magazynowanie na budowie lub w warsztacie.
