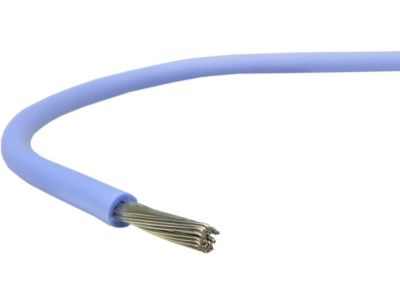

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V niebieski /100m/ KRĄŻEK | 4510022 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,75 mm² to wysokiej klasy jednożyłowy przewód miedziany, zaprojektowany przez renomowanego producenta Lapp Kabel. Produkt charakteryzuje się wyjątkową elastycznością (klasa 5), co znacząco ułatwia układanie w ciasnych przestrzeniach szaf sterowniczych oraz korytach kablowych. Izolacja wykonana z polichlorku winylu (PVC) w kolorze niebieskim zapewnia nie tylko doskonałe właściwości dielektryczne, ale także ułatwia identyfikację obwodów w złożonych systemach elektroenergetycznych. Napięcie znamionowe U0/U wynosi 300/500 V, co czyni go idealnym rozwiązaniem do zasilania układów sterowania i sygnalizacji.

• Przekrój 0,75 mm²: Optymalny do precyzyjnego okablowania obwodów pomocniczych i oświetleniowych.
• Certyfikacja HAR: Znak ◁HAR▷ potwierdza zgodność z europejskimi normami zharmonizowanymi, co gwarantuje najwyższą jakość i bezpieczeństwo użytkowania na terenie całej Europy.
• Odporność termiczna: Przewód zachowuje swoje właściwości w szerokim zakresie temperatur, w tym w ekstremalnych warunkach do -40°C (przy zachowaniu odpowiednich warunków montażu).
• Forma dostawy: Wygodny krążek o długości 100 metrów ułatwia transport i dozowanie przewodu na stanowisku pracy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskie, co jest kluczowe dla projektów wymagających pełnej dokumentacji technicznej. Przewód został sklasyfikowany pod kątem właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR), co potwierdza jego bezpieczeństwo w kontekście rozprzestrzeniania ognia. Konstrukcja zgodna z normą H05V-K zapewnia pełną zamienność i akceptację techniczną w projektach realizowanych w krajach Unii Europejskiej.

Zastosowanie

Przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrotechnicznych. Jest dedykowany przede wszystkim do:

• Okablowania wewnętrznego maszyn i urządzeń elektrycznych, gdzie wymagana jest wysoka elastyczność połączeń.
• Montażu wewnątrz rozdzielnic i szaf sterowniczych w celu łączenia aparatury modułowej.
• Instalacji w korytach kablowych oraz rurkach instalacyjnych przy połączeniach nieruchomych.
• Systemów oświetleniowych oraz obwodów wyrównywania potencjałów.
• Zabezpieczonych instalacji wewnątrz urządzeń sygnalizacyjnych i kontrolnych.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K należy zwrócić uwagę na promień gięcia, aby nie uszkodzić struktury miedzianej żyły wielodrutowej. Zaleca się stosowanie odpowiednich końcówek tulejkowych (izolowanych lub nieizolowanych) zaciskanych praską, co zapewnia trwały kontakt elektryczny i eliminuje ryzyko poluzowania się pojedynczych drucików w zacisku. W przypadku instalacji w temperaturach ujemnych (do -40°C), należy unikać naprężeń mechanicznych i dynamicznych, które mogłyby uszkodzić izolację PVC. Przewód jest przeznaczony do układania w rurkach, korytach oraz jako połączenie nieruchome wewnątrz urządzeń.

FAQ

• Czy przewód posiada certyfikat HAR? Tak, przewód posiada znak ◁HAR▷, co oznacza, że jest produkowany zgodnie z europejskimi normami zharmonizowanymi i jest powszechnie akceptowany przez inspektorów nadzoru w całej Europie.
• Jaka jest klasa giętkości żyły? Jest to przewód klasy 5, czyli żyła wielodrutowa (tzw. linka), co zapewnia bardzo dużą elastyczność i łatwość montażu.
• Czy mogę użyć tego przewodu na zewnątrz? Przewód H05V-K jest przeznaczony głównie do instalacji wewnętrznych, wewnątrz maszyn lub w korytach kablowych. W przypadku stosowania na zewnątrz musi być on odpowiednio zabezpieczony przed bezpośrednim działaniem promieni UV i warunków atmosferycznych.
