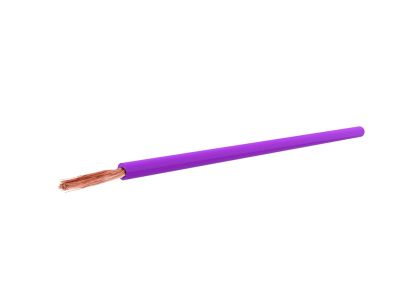

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V, fioletowy KRĄŻEK | G-105531 TF Kable

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,75 mm² to wysokiej klasy rozwiązanie dedykowane do profesjonalnych systemów sterowania i automatyki. Produkt charakteryzuje się konstrukcją jednożyłową z miedzianą linką o wysokiej giętkości (klasa 5), co znacząco ułatwia prowadzenie przewodu w ciasnych korytach kablowych oraz wewnątrz obudów urządzeń elektrycznych. Izolacja wykonana z polichlorku winylu (PVC) w kolorze fioletowym pozwala na precyzyjną identyfikację obwodów, co jest kluczowe w złożonych instalacjach rozdzielczych. Przewód pracuje przy napięciu znamionowym 300/500V, a dopuszczalna temperatura żyły podczas pracy ciągłej wynosi +70°C, co gwarantuje stabilność parametrów elektrycznych nawet przy pełnym obciążeniu znamionowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Przewód spełnia wymagania normy VDE, co jest gwarancją najwyższej jakości wykonania miedzianej żyły oraz izolacji. W zakresie bezpieczeństwa pożarowego, przewód posiada klasę reakcji na ogień Eca zgodnie z normą EN 50399. Dodatkowo, produkt jest odporny na rozprzestrzenianie płomienia na pojedynczym kablu, co potwierdzają badania zgodne z międzynarodowymi standardami IEC/EN 60332-1-2. Wybierając przewód TF-Kable, inwestują Państwo w komponent spełniający aktualne wymogi bezpieczeństwa i certyfikacji technicznej.

Zastosowanie

Przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w nowoczesnej elektrotechnice, szczególnie tam, gdzie wymagana jest wysoka elastyczność i odporność na wibracje. Jest idealnym wyborem do:

• Okablowania wewnętrznego w szafach sterowniczych, rozdzielnicach oraz pulpitach sterowniczych.
• Połączeń wewnątrz urządzeń elektronicznych i aparatury pomiarowej.
• Instalacji oświetleniowych, gdzie wymagane jest napięcie do 500V.
• Systemów automatyki przemysłowej, wymagających czytelnego kodowania kolorystycznego (kolor fioletowy często stosowany do obwodów pomocniczych lub sygnałowych).

Wskazówki Montażowe

Podczas prac instalacyjnych należy zwrócić uwagę na zakres temperatur otoczenia, który dla układania na stałe wynosi od -5°C do +50°C. Dzięki klasie giętkości 5, przewód doskonale współpracuje z tulejkami zaciskowymi izolowanymi i nieizolowanymi, co zapewnia trwały i pewny styk elektryczny w zaciskach śrubowych oraz sprężynowych. Przy montażu w korytach grzebieniowych zaleca się zachowanie odpowiedniego promienia gięcia, aby uniknąć uszkodzeń struktury linki miedzianej. Fioletowa izolacja PVC jest odporna na typowe uszkodzenia mechaniczne występujące podczas przeciągania przewodów przez dławiki i przepusty.

FAQ

• Jaka jest maksymalna temperatura pracy tego przewodu? Maksymalna temperatura żyły podczas pracy nie powinna przekraczać +70°C.
• Czy przewód nadaje się do układania w ziemi? Nie, przewody typu H05V-K są przeznaczone do układania wewnątrz budynków, w rurkach instalacyjnych, kanałach zamkniętych lub wewnątrz urządzeń.
• Co oznacza klasa giętkości 5? Klasa 5 oznacza, że żyła składa się z wielu cienkich drucików miedzianych, co sprawia, że przewód jest bardzo elastyczny i łatwo poddaje się formowaniu w szafach rozdzielczych.
• Czy produkt jest sprzedawany w krążkach? Tak, produkt dostarczany jest w formie wygodnego krążka, co ułatwia jego odwijanie i minimalizuje ryzyko splątania podczas montażu.
