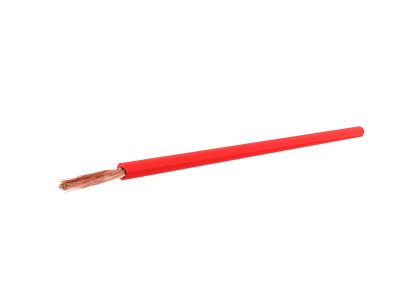

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V, czerwony KRĄŻEK | 5901854403830 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,75 mm² to wysokiej klasy komponent elektroenergetyczny, wyprodukowany przez renomowaną firmę ELPAR. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej (klasy 5), co w praktyce instalacyjnej oznacza wyjątkową łatwość układania w ciasnych przestrzeniach oraz odporność na wielokrotne zginanie. Izolacja wykonana z polwinitu (PVC) zapewnia doskonałe właściwości dielektryczne oraz mechaniczną ochronę żyły przewodzącej. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w szerokim spektrum układów sterowniczych i sygnalizacyjnych. Czerwony kolor izolacji ułatwia identyfikację obwodów, co jest kluczowe dla zachowania przejrzystości w rozbudowanych systemach automatyki.

• Giętkość klasy 5: Wielodrutowa konstrukcja żyły miedzianej ułatwia manewrowanie przewodem w korytach grzebieniowych.
• Napięcie znamionowe 300/500V: Optymalne parametry dla wewnętrznego okablowania urządzeń i szaf sterowniczych.
• Izolacja polwinitowa (V): Trwała powłoka odporna na starzenie, zapewniająca bezpieczeństwo eksploatacji w temperaturach roboczych.
• Polska produkcja: Gwarancja powtarzalności parametrów technicznych i wysokiej jakości miedzi od ELPAR.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego dopuszczenie do obrotu i stosowania na terenie całej Unii Europejskiej. Oznaczenie H05V-K precyzyjnie definiuje standard wykonania: od typu zharmonizowanego, przez napięcie znamionowe (05 - 300/500V), aż po rodzaj izolacji (V - polwinit) i strukturę żyły (K - giętka). Produkt spełnia rygorystyczne wymagania bezpieczeństwa, co jest niezbędne przy certyfikacji gotowych prefabrykatów rozdzielczych.

Zastosowanie

Przewód LGY 0,75 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany przede wszystkim do:

• Prefabrykacji szaf sterowniczych: Idealny do wykonywania połączeń między sterownikami PLC, przekaźnikami i aparaturą modułową.
• Okablowania tablic rozdzielczych: Zapewnia estetyczne i trwałe połączenia wewnątrz rozdzielnic niskiego napięcia.
• Układania w rurkach instalacyjnych: Może być stosowany w zamkniętych systemach osłonowych, zarówno na- jak i podtynkowych.
• Połączeń wewnątrz urządzeń: Doskonały do zasilania i sterowania wewnątrz maszyn oraz urządzeń elektronicznych pracujących w suchych pomieszczeniach.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 0,75 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych. Ze względu na wielodrutową strukturę żyły, przy podłączaniu do zacisków śrubowych bezwzględnie zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych). Zapobiega to przecinaniu pojedynczych drucików przez śrubę dociskową i gwarantuje stabilny styk elektryczny o niskiej rezystancji. Przewód powinien być układany w temperaturze otoczenia nie niższej niż +5°C, aby uniknąć uszkodzeń mechanicznych izolacji. W szafach sterowniczych zaleca się prowadzenie przewodów w korytach grzebieniowych, zachowując odpowiedni promień gięcia, co minimalizuje naprężenia mechaniczne.

FAQ

• Czy ten przewód można stosować na zewnątrz? Nie, przewody typu H05V-K przeznaczone są do pracy w pomieszczeniach suchych. W przypadku konieczności montażu zewnętrznego, muszą być one prowadzone w szczelnych rurach instalacyjnych odpornych na promieniowanie UV.
• Jaki jest dopuszczalny promień gięcia? Dla przewodów giętkich tego typu przyjmuje się zazwyczaj promień gięcia wynoszący co najmniej 5-krotność średnicy zewnętrznej przewodu.
• Czy czerwony kolor ma znaczenie normatywne? Tak, w automatyce i elektrotechnice kolory często definiują funkcję obwodu (np. czerwony często oznacza obwody sterownicze prądu przemiennego AC). Zawsze należy kierować się dokumentacją projektową danej instalacji.
