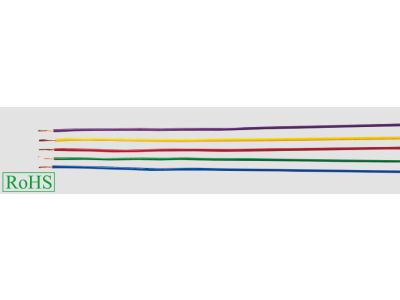

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V czarny /100m/ KRĄŻEK | 29097 Helukabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,75 mm² to wysokiej klasy jednożyłowy przewód giętki, zaprojektowany przez renomowanego producenta Helukabel. Produkt charakteryzuje się miedzianą żyłą wielodrutową, która zapewnia doskonałą elastyczność i ułatwia prowadzenie kabla w ciasnych przestrzeniach szaf sterowniczych. Izolacja wykonana ze specjalnego polichlorku winylu (PVC) gwarantuje wysoką wytrzymałość dielektryczną oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w szerokim spektrum układów sterowania i sygnalizacji. Czarny kolor izolacji ułatwia identyfikację obwodów zgodnie ze schematami elektrycznymi, a pakowanie w krążki po 100 metrów optymalizuje proces logistyczny i montażowy.

Zgodność z Normami

Przewód został wyprodukowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Spełnia wymagania normy DIN VDE 0285-525-2-31 oraz DIN EN 50525-2-31, co jest kluczowe dla projektantów i wykonawców instalacji wymagających certyfikowanych komponentów. Dodatkowo, produkt jest zgodny z normą IEC 60227-3, co czyni go uniwersalnym rozwiązaniem akceptowanym na rynkach globalnych. Zastosowane materiały izolacyjne są samogasnące i nierozprzestrzeniające płomienia, co podnosi poziom bezpieczeństwa pożarowego w obiektach przemysłowych.

Zastosowanie

Przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i automatyce przemysłowej. Jest dedykowany przede wszystkim do:

• Okablowania wewnętrznego w tablicach rozdzielczych i szafach sterowniczych, gdzie wymagana jest duża giętkość żył.
• Układania wewnątrz urządzeń elektrycznych i elektronicznych jako element połączeniowy.
• Montażu w pomieszczeniach suchych, zarówno w instalacjach natynkowych, jak i podtynkowych.
• Prowadzenia w rurach izolacyjnych oraz zamkniętych kanałach kablowych.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-K należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianej żyły ani izolacji PVC.
• Zakończenie żył: Ze względu na wielodrutową konstrukcję żyły (linka), zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych przed montażem w zaciskach śrubowych lub sprężynowych.
• Temperatura pracy: Należy upewnić się, że temperatura otoczenia mieści się w zakresie dopuszczalnym dla izolacji PVC, co zapobiegnie jej przedwczesnemu starzeniu.
• Narzędzia: Do zdejmowania izolacji należy używać profesjonalnych ściągaczy, które nie uszkodzą pojedynczych drucików miedzianych wewnątrz żyły.

FAQ

1. Czy przewód H05V-K można stosować na zewnątrz?
Nie, zgodnie ze specyfikacją przewód ten jest przeznaczony do stosowania w pomieszczeniach suchych. Do zastosowań zewnętrznych należy wybrać przewody o odpowiednim stopniu ochrony przed promieniowaniem UV i wilgocią.

2. Jaka jest różnica między H05V-K a LGY?
H05V-K to oznaczenie zharmonizowane według normy europejskiej, natomiast LGY to tradycyjne oznaczenie polskie. Oba terminy odnoszą się do tego samego typu giętkiego przewodu jednożyłowego z izolacją PVC.

3. Czy ten przewód nadaje się do zasilania silników?
Przewód o przekroju 0,75 mm² jest zazwyczaj stosowany w obwodach sterowania, sygnalizacji lub do zasilania odbiorników o małej mocy. Przed zastosowaniem należy obliczyć obciążalność prądową długotrwałą zgodnie z projektem instalacji.
