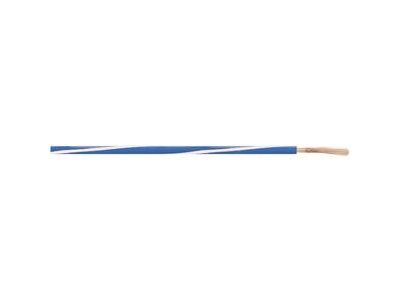

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V ciemnoniebieski z białym paskiem /100m/KRĄŻEK | 4510922 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,75 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o profesjonalnych systemach sterowania i automatyki. Konstrukcja oparta na miedzianej, wielodrutowej żyle giętkiej klasy 5 (oznaczenie K) zapewnia wyjątkową elastyczność, co znacząco ułatwia prowadzenie przewodu w ciasnych korytach grzebieniowych oraz wewnątrz gęsto upakowanych szaf rozdzielczych. Izolacja wykonana ze specjalnie dobranego polwinitu (PVC, oznaczenie V) gwarantuje doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Unikalna kolorystyka – ciemnoniebieska z białym paskiem wzdłużnym – pozwala na precyzyjną identyfikację obwodów w złożonych instalacjach, co jest kluczowe dla bezpieczeństwa i szybkości prac serwisowych.

• Napięcie znamionowe: 300/500V, co pozwala na bezpieczną pracę w większości standardowych układów sterowania.
• Budowa żyły: Linka miedziana wielodrutowa, zapewniająca wysoką odporność na zmęczenie materiałowe przy wielokrotnym zginaniu.
• Identyfikacja wizualna: Ciemnoniebieska izolacja z białym paskiem ułatwia kodowanie sygnałów zgodnie ze schematem elektrycznym.
• Forma dostawy: Wygodny krążek 100 metrów, ułatwiający odwijanie i minimalizujący odpady materiałowe.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego najwyższą jakość i dopuszczenie do stosowania na terenie całej Unii Europejskiej bez konieczności dodatkowych certyfikacji krajowych. Przewód spełnia rygorystyczne wymagania techniczne dla przewodów jednożyłowych w izolacji termoplastycznej, co gwarantuje powtarzalność parametrów elektrycznych i mechanicznych w każdej partii produkcyjnej. Zastosowanie materiałów zgodnych z dyrektywami środowiskowymi zapewnia bezpieczeństwo użytkowania w nowoczesnych instalacjach przemysłowych.

Zastosowanie

Przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w branży elektroenergetycznej i automatyce przemysłowej. Jest dedykowany przede wszystkim do:

• Okablowania wewnętrznego w tablicach rozdzielczych oraz szafach sterowniczych, gdzie wymagana jest wysoka giętkość.
• Układania na stałe w rurkach instalacyjnych (peszlach) oraz podobnych układach zamkniętych.
• Połączeń wewnątrz urządzeń elektroenergetycznych, gdzie występuje stałe zabezpieczenie przed dotykiem bezpośrednim.
• Montażu w pomieszczeniach suchych, zarówno natynkowo, jak i podtynkowo w odpowiednich rurach izolacyjnych.
• Budowy wiązek kablowych w maszynach i urządzeniach wymagających precyzyjnego przesyłu sygnałów sterujących.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K należy zwrócić uwagę na odpowiedni dobór końcówek tulejkowych. Ze względu na wielodrutową strukturę żyły, zaleca się stosowanie zaciskanych tulejek izolowanych, co zapobiega rozwarstwianiu się drucików miedzianych i gwarantuje pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy przestrzegać dopuszczalnych promieni gięcia, aby nie uszkodzić struktury izolacji PVC. Przewód powinien być układany w temperaturach otoczenia zgodnych ze specyfikacją producenta, unikając narażenia na bezpośrednie działanie promieni UV oraz substancji chemicznych mogących degradować polwinit.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewody typu H05V-K są przeznaczone do pracy wewnątrz budynków, w pomieszczeniach suchych. Nie powinny być narażone na bezpośrednie działanie czynników atmosferycznych bez dodatkowej osłony.
• Jaka jest różnica między LGY a H05V-K? Są to oznaczenia tożsame w polskiej praktyce rynkowej; H05V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne polskie oznaczenie przewodu giętkiego o izolacji polwinitowej.
• Czy biały pasek jest trwały? Tak, pasek jest nanoszony metodą zapewniającą wysoką odporność na ścieranie, co pozwala na bezproblemową identyfikację żyły nawet po wielu latach eksploatacji.
