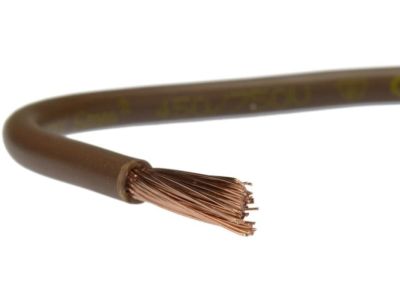

Przewód instalacyjny H05V-K (LGY) 0,75 300/500V, brązowy KRĄŻEK | 5907702813509 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy jednożyłowy przewód elektroenergetyczny o przekroju znamionowym 0,75 mm². Produkt został zaprojektowany z myślą o profesjonalnych systemach sterowania i automatyki. Kluczowym elementem konstrukcyjnym jest miedziana żyła wielodrutowa giętka (klasy 5), która gwarantuje doskonałą elastyczność, ułatwiając prowadzenie przewodu w ciasnych korytach kablowych oraz na szynach DIN. Izolacja wykonana z polwinitu (PVC) o kolorze brązowym zapewnia nie tylko skuteczną ochronę dielektryczną, ale również ułatwia identyfikację faz w układach prądu przemiennego.

• Napięcie znamionowe: 300/500V, co pozwala na bezpieczną pracę w większości standardowych układów sterowania.
• Konstrukcja żyły: Miedź wielodrutowa (giętka), zapewniająca odporność na wibracje i zmęczenie materiału.
• Izolacja: Polwinit (V) o wysokiej wytrzymałości mechanicznej i odporności na starzenie.
• Kolorystyka: Brązowa powłoka ułatwiająca przejrzyste okablowanie rozdzielnic.

Zgodność z Normami

Produkt został wykonany zgodnie z normą zharmonizowaną (H), co oznacza pełną kompatybilność z europejskimi standardami bezpieczeństwa i jakości. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: napięcie 300/500V (05), izolację polwinitową (V) oraz giętką strukturę żyły (K). Przewód spełnia rygorystyczne wymagania dotyczące materiałów przewodzących i izolacyjnych stosowanych w nowoczesnej elektrotechnice, co potwierdza jego niezawodność w długofalowej eksploatacji.

Zastosowanie

Przewód H05V-K 0,75 mm² znajduje szerokie zastosowanie w sektorze przemysłowym oraz elektroinstalacyjnym. Jest idealnym rozwiązaniem do:

• Okablowania tablic rozdzielczych i szaf sterowniczych, gdzie wymagana jest wysoka precyzja i elastyczność połączeń.
• Układania wewnątrz urządzeń elektroenergetycznych jako stałe połączenie zabezpieczone.
• Montażu w rurkach instalacyjnych (peszlach) oraz zamkniętych korytach kablowych.
• Instalacji w pomieszczeniach suchych, zarówno natynkowo, jak i podtynkowo w odpowiednich osłonach izolacyjnych.

Wskazówki Montażowe

Podczas montażu przewodu LGY 0,75 mm² należy zwrócić uwagę na odpowiednie przygotowanie końcówek żyły. Zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się miedzianych drucików i gwarantuje pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy unikać przekraczania dopuszczalnego promienia gięcia, aby nie osłabić struktury izolacji. Przewód powinien być układany w temperaturach otoczenia zgodnych z kartą katalogową producenta, co eliminuje ryzyko pękania polwinitu podczas prac instalacyjnych.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H05V-K przeznaczony jest głównie do pracy wewnątrz budynków i urządzeń. W przypadku stosowania na zewnątrz, musi być on umieszczony w szczelnych rurach instalacyjnych chroniących przed promieniowaniem UV i wilgocią.
• Jaka jest różnica między LGY a H05V-K? Są to oznaczenia tego samego typu przewodu – LGY to nazwa tradycyjna stosowana w Polsce, natomiast H05V-K to oznaczenie zgodne z europejską normą zharmonizowaną.
• Czy przewód nadaje się do zasilania silników? Ze względu na przekrój 0,75 mm², przewód ten jest dedykowany głównie do obwodów sterowniczych, sygnalizacyjnych i pomocniczych o mniejszym obciążeniu prądowym.
