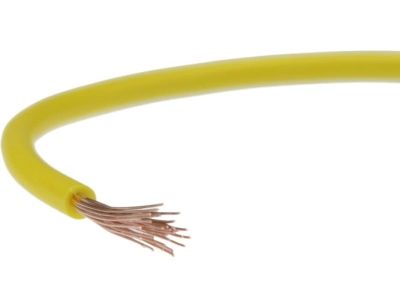

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V, żółty KRĄŻEK | 5907702813363 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K, znany w polskiej nomenklaturze jako LGY, to wysokiej klasy jednożyłowy kabel elektroenergetyczny o przekroju znamionowym 0,5 mm². Produkt został zaprojektowany z myślą o profesjonalnych systemach sterowania i automatyki, gdzie kluczowa jest elastyczność oraz niezawodność połączeń. Żyła miedziana wielodrutowa giętka (klasy 5) gwarantuje doskonałą przewodność elektryczną oraz ułatwia formowanie wiązek w ciasnych przestrzeniach szaf rozdzielczych. Izolacja wykonana z polwinitu (PVC) o wysokiej wytrzymałości dielektrycznej zapewnia skuteczną ochronę przed przebiciami przy napięciu znamionowym 300/500V. Wyrazisty żółty kolor izolacji pozwala na szybką identyfikację obwodów, co jest kluczowe podczas prac serwisowych i diagnostycznych.

• Przekrój znamionowy: 0,5 mm² – idealny do obwodów sterowniczych i sygnalizacyjnych.
• Napięcie znamionowe: 300/500V, co pozwala na bezpieczną pracę w większości standardowych układów niskiego napięcia.
• Budowa żyły: Miedziana, wielodrutowa giętka, ułatwiająca montaż w korytkach grzebieniowych.
• Izolacja: Specjalistyczny polwinit (V) odporny na starzenie i uszkodzenia mechaniczne.
• Forma sprzedaży: Wygodny krążek ułatwiający odwijanie i minimalizujący ryzyko splątania przewodu.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystyczną normą zharmonizowaną (H), co potwierdza jego dopuszczenie do obrotu i stosowania na terenie całej Unii Europejskiej. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: H oznacza zgodność z normą, 05 określa napięcie znamionowe 300/500V, V wskazuje na izolację polwinitową, a K informuje o giętkiej strukturze żyły do układania na stałe. Przewód spełnia wymagania bezpieczeństwa niezbędne przy budowie profesjonalnych tablic rozdzielczych i urządzeń elektroenergetycznych.

Zastosowanie

Przewód H05V-K (LGY) 0,5 mm² znajduje szerokie zastosowanie w nowoczesnym przemyśle i elektroinstalatorstwie. Jest dedykowany przede wszystkim do:

• Okablowania wewnętrznego w szafach sterowniczych, rozdzielnicach oraz tablicach licznikowych.
• Połączeń wewnątrz urządzeń elektronicznych i aparatury kontrolno-pomiarowej.
• Układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytach kablowych.
• Montażu w pomieszczeniach suchych, zarówno na tynku, jak i pod tynkiem w odpowiednich osłonach izolacyjnych.
• Tworzenia stałych, zabezpieczonych połączeń w systemach oświetleniowych i automatyce budynkowej.

Wskazówki Montażowe

Podczas instalacji przewodu LGY 0,5 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych. Ze względu na wielodrutową strukturę żyły, przy podłączaniu do zacisków śrubowych bezwzględnie zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych). Zapobiega to przecinaniu pojedynczych drucików miedzi przez śrubę dociskową i gwarantuje stabilny styk elektryczny. Minimalny promień gięcia powinien być dostosowany do średnicy zewnętrznej przewodu, aby uniknąć mikropęknięć izolacji. Przewód należy układać w temperaturze otoczenia nie niższej niż +5°C, co zapewnia optymalną plastyczność polwinitu.

FAQ

1. Czy przewód H05V-K można stosować na zewnątrz?
Przewód jest przeznaczony do pracy w pomieszczeniach suchych. W przypadku instalacji zewnętrznych musi być prowadzony w szczelnych rurach instalacyjnych chroniących przed promieniowaniem UV i wilgocią.

2. Jaka jest różnica między LGY a H05V-K?
To dwa oznaczenia tego samego produktu. LGY to polska nazwa tradycyjna, natomiast H05V-K to oznaczenie według europejskiej normy zharmonizowanej.

3. Czy ten przewód nadaje się do zasilania silników?
Przekrój 0,5 mm² jest przeznaczony głównie do obwodów sterowania, sygnalizacji i elektroniki. Do zasilania silników należy dobrać przewód o większym przekroju, dostosowany do prądu znamionowego urządzenia.
