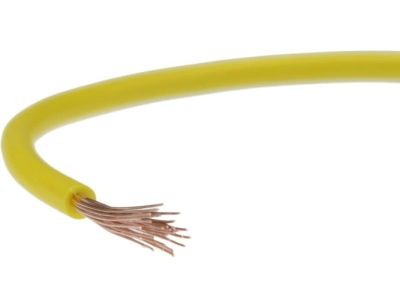

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V żółty /100m/ KRĄŻEK | 4510111 Lapp Kabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o profesjonalnych systemach sterowania i automatyki. Oznaczenie H05V-K wskazuje na przewód wykonany według normy zharmonizowanej (H), przystosowany do pracy pod napięciem znamionowym 300/500V (05). Izolacja wykonana ze specjalnie dobranego polwinitu (V) zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie termiczne.

• Żyła miedziana wielodrutowa: Konstrukcja klasy 5 (giętka) gwarantuje wysoką elastyczność, co znacząco ułatwia prowadzenie przewodu w ciasnych korytach grzebieniowych i peszlach.
• Napięcie znamionowe 300/500V: Parametry te pozwalają na bezpieczne stosowanie przewodu w obwodach sygnalizacyjnych, sterowniczych oraz zasilających o niskim poborze mocy.
• Wyrazista kolorystyka: Żółta izolacja ułatwia identyfikację konkretnych obwodów w złożonych systemach okablowania, co skraca czas serwisu i diagnostyki.
• Wygodne opakowanie: Produkt dostarczany w formie krążka o długości 100 metrów, co optymalizuje proces logistyczny i minimalizuje odpady montażowe.

Zgodność z Normami

Przewód H05V-K spełnia rygorystyczne wymagania norm zharmonizowanych, co jest kluczowe dla projektantów i wykonawców realizujących inwestycje na rynku europejskim. Zastosowanie miedzi o wysokiej czystości oraz izolacji PVC zgodnej z dyrektywami niskonapięciowymi gwarantuje bezpieczeństwo użytkowania. Produkt jest przeznaczony do pracy w środowiskach, gdzie wymagana jest niezawodność potwierdzona certyfikacją (H), co eliminuje ryzyko awarii wynikających z niskiej jakości materiałów przewodzących.

Zastosowanie

Dzięki swojej elastyczności i parametrom elektrycznym, przewód LGY 0,5 mm² znajduje szerokie zastosowanie w branży elektroenergetycznej:

• Prefabrykacja szaf sterowniczych: Idealny do wykonywania połączeń wewnętrznych w tablicach rozdzielczych i pulpitach sterowniczych.
• Automatyka przemysłowa: Okablowanie czujników, przekaźników oraz sterowników PLC wewnątrz obudów urządzeń.
• Instalacje podtynkowe i natynkowe: Możliwość układania w rurkach instalacyjnych (peszlach) oraz zamkniętych kanałach kablowych w pomieszczeniach suchych.
• Budowa maszyn: Stosowany w stale zabezpieczonych połączeniach wewnątrz maszyn, gdzie wymagana jest odporność na wibracje dzięki giętkiej strukturze żyły.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 0,5 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (linka), zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych. Zapobiega to rozwarstwianiu się drucików i zapewnia pewny styk elektryczny w zaciskach śrubowych lub sprężynowych.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianych drucików oraz izolacji polwinitowej.
• Środowisko pracy: Przewód przeznaczony jest do pracy w pomieszczeniach suchych. W przypadku montażu w rurkach instalacyjnych, należy upewnić się, że system jest szczelny i zabezpieczony przed kondensacją wilgoci.
• Temperatura układania: Zaleca się, aby montaż odbywał się w temperaturach dodatnich, co zapewnia optymalną elastyczność izolacji PVC.

FAQ

1. Czy przewód H05V-K można stosować bezpośrednio w ziemi?
Nie, przewody typu LGY (H05V-K) nie posiadają wzmocnionej powłoki zewnętrznej i nie są odporne na działanie wilgoci oraz czynników chemicznych występujących w glebie. Należy je układać wyłącznie w rurkach instalacyjnych lub wewnątrz urządzeń.

2. Jaka jest różnica między H05V-K a H07V-K?
Główną różnicą jest napięcie znamionowe. H05V-K jest certyfikowany na 300/500V, natomiast H07V-K na 450/750V. Wybór zależy od wymagań napięciowych danej instalacji.

3. Czy ten przewód nadaje się do połączeń ruchomych?
Przewód H05V-K jest przewodem giętkim, ale przeznaczonym do układania na stałe lub wewnątrz urządzeń. Nie jest dedykowany do odbiorników ruchomych, które są stale przemieszczane podczas pracy.
