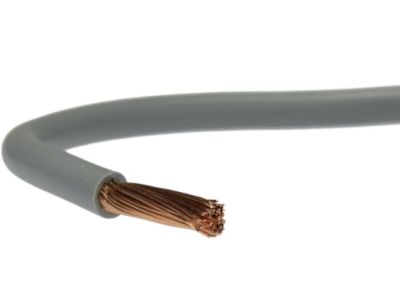

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V, szary KRĄŻEK | 5907702813424 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach sterowania i automatyki. Produkt charakteryzuje się konstrukcją opartą na normie zharmonizowanej (H), co gwarantuje pełną kompatybilność z europejskimi standardami bezpieczeństwa. Napięcie znamionowe 300/500V (05) pozwala na bezpieczną pracę w obwodach pomocniczych, sygnalizacyjnych oraz sterowniczych.

Kluczowym atutem przewodu jest jego żyła miedziana wielodrutowa giętka klasy 5 (K). Dzięki zastosowaniu miedzi o wysokiej czystości, przewód oferuje doskonałą przewodność elektryczną oraz wyjątkową elastyczność, co jest niezbędne przy prowadzeniu okablowania w ciasnych przestrzeniach szaf rozdzielczych. Izolacja wykonana z polwinitu (V) zapewnia skuteczną ochronę dielektryczną oraz odporność na uszkodzenia mechaniczne, zachowując jednocześnie optymalny promień gięcia.

• Przekrój 0,5 mm²: Idealny do precyzyjnych połączeń w układach sterowania.
• Giętkość klasy 5: Ułatwia formowanie wiązek i montaż w korytach grzebieniowych.
• Kolor szary: Umożliwia przejrzystą identyfikację obwodów zgodnie ze schematem projektowym.
• Napięcie 300/500V: Odpowiednie dla większości standardowych aplikacji wewnątrz urządzeń.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami zharmonizowanymi, co potwierdza oznaczenie H05V-K. Oznacza to, że przewód spełnia wymogi bezpieczeństwa obowiązujące na terenie całej Unii Europejskiej. Zastosowanie izolacji polwinitowej PVC gwarantuje, że przewód jest przystosowany do pracy w środowiskach, gdzie wymagana jest stabilność parametrów elektrycznych oraz odporność na starzenie materiału w warunkach eksploatacji wewnątrz budynków.

Zastosowanie

Przewód H05V-K (LGY) 0,5 mm² znajduje szerokie zastosowanie w nowoczesnym przemyśle i elektroinstalatorstwie. Jest dedykowany przede wszystkim do:

• Okablowania tablic rozdzielczych: Łączenie aparatury modułowej, przekaźników i sterowników PLC.
• Szaf sterowniczych: Budowa zaawansowanych układów automatyki przemysłowej.
• Połączeń wewnątrz urządzeń: Stale zabezpieczone połączenia w odbiornikach energii i urządzeniach elektronicznych.
• Instalacji podtynkowych i natynkowych: Możliwość układania w rurkach instalacyjnych oraz zamkniętych systemach osłonowych w pomieszczeniach suchych.

Wskazówki Montażowe

Dla zapewnienia długotrwałej i bezawaryjnej pracy instalacji, podczas montażu przewodu H05V-K 0,5 mm² należy przestrzegać następujących zasad:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (linka), zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych, co zapobiega rozwarstwianiu się drucików i zapewnia pewny styk w zaciskach śrubowych lub sprężynowych.
• Promień gięcia: Należy unikać zbyt ostrych załamań, aby nie uszkodzić struktury miedzianych drucików oraz izolacji PVC.
• Środowisko pracy: Przewód jest przeznaczony do pracy w pomieszczeniach suchych. W przypadku montażu w rurkach instalacyjnych, należy upewnić się, że system jest szczelny i zabezpieczony przed kondensacją wilgoci.
• Prowadzenie w korytach: Dzięki wysokiej giętkości, przewód doskonale układa się w korytach grzebieniowych, co pozwala na estetyczne i uporządkowane zarządzanie okablowaniem w szafie.

FAQ

• Czy ten przewód można stosować bezpośrednio w tynku? Nie, przewody typu LGY (H05V-K) powinny być układane w rurkach instalacyjnych, korytach lub wewnątrz obudów urządzeń.
• Jaka jest różnica między H05V-K a LGY? Są to oznaczenia tego samego typu przewodu – H05V-K to oznaczenie wg normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie.
• Czy przewód jest odporny na oleje? Standardowa izolacja polwinitowa (PVC) ma ograniczoną odporność na substancje chemiczne i oleje; w trudnych warunkach przemysłowych zaleca się sprawdzenie specyfikacji środowiskowej lub stosowanie dodatkowych osłon.
