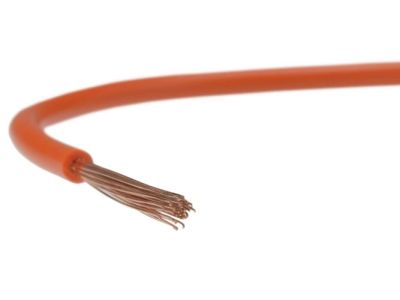

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V, pomarańczowy KRĄŻEK | 5907702813394 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach sterowania i automatyki. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co zapewnia wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach koryt grzebieniowych oraz peszli. Izolacja wykonana z polwinitu (PVC) gwarantuje doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne. Napięcie znamionowe 300/500V pozwala na bezpieczną pracę w obwodach sterowniczych, sygnalizacyjnych oraz zasilających o niskim poborze mocy. Pomarańczowy kolor izolacji ułatwia identyfikację konkretnych obwodów w rozbudowanych systemach automatyki, co jest kluczowe dla przejrzystości instalacji.

• Żyła miedziana wielodrutowa: Zapewnia doskonałą przewodność elektryczną i wysoką odporność na zmęczenie materiałowe przy wielokrotnym zginaniu.
• Izolacja polwinitowa (V): Skutecznie chroni przed zwarciami i jest przystosowana do pracy w standardowych temperaturach otoczenia.
• Napięcie 300/500V: Optymalne parametry dla wewnętrznego okablowania urządzeń i szaf rozdzielczych.
• Giętkość klasy 5: Umożliwia precyzyjne formowanie wiązek kablowych bez ryzyka uszkodzenia struktury żyły.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do stosowania na terenie całej Unii Europejskiej. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: norma zharmonizowana (H), napięcie znamionowe 300/500V (05), izolacja polwinitowa (V) oraz giętka żyła wielodrutowa (K). Produkt spełnia rygorystyczne wymogi bezpieczeństwa, co jest niezbędne przy certyfikacji gotowych maszyn i rozdzielnic elektrycznych.

Zastosowanie

Dzięki swojej konstrukcji, przewód H05V-K 0,5 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i przemysłowej:

• Prefabrykacja szaf sterowniczych: Idealny do wykonywania połączeń wewnątrz tablic rozdzielczych i pulpitów sterowniczych.
• Okablowanie urządzeń: Stosowany wewnątrz urządzeń elektroenergetycznych, gdzie wymagana jest wysoka elastyczność przewodów.
• Instalacje podtynkowe i natynkowe: Możliwość układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytach kablowych w pomieszczeniach suchych.
• Systemy sygnalizacji: Doskonały do przesyłania sygnałów sterujących w układach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K (LGY) 0,5 mm² należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Zakończenie żyły: Ze względu na wielodrutową strukturę żyły, zaleca się stosowanie tulejek zaciskowych (izolowanych lub nieizolowanych), co zapobiega rozwarstwianiu się drucików i zapewnia trwały styk elektryczny.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie doprowadzić do trwałego odkształcenia izolacji lub osłabienia struktury miedzi.
• Środowisko pracy: Przewód jest przeznaczony do pracy w pomieszczeniach suchych. W przypadku montażu w rurkach instalacyjnych, należy upewnić się, że są one wolne od wilgoci i zanieczyszczeń chemicznych.
• Moment dokręcania: Przy podłączaniu do zacisków śrubowych aparatury modułowej, należy stosować moment dokręcania zgodny ze specyfikacją producenta danego aparatu.

FAQ

1. Czy przewód H05V-K można stosować bezpośrednio w tynku?
Nie, przewody typu LGY (H05V-K) powinny być układane w rurkach instalacyjnych, korytach lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego układania w tynku bez osłony.

2. Co oznacza skrót LGY?
LGY to polskie oznaczenie przewodu jednożyłowego o żyłe miedzianej wielodrutowej giętkiej w izolacji polwinitowej. Odpowiada on europejskiemu oznaczeniu H05V-K.

3. Czy kolor pomarańczowy ma znaczenie funkcjonalne?
W automatyce kolory często definiują przeznaczenie obwodu (np. obwody obce, zasilanie awaryjne). Pomarańczowa izolacja ułatwia organizację i późniejszą konserwację systemu zgodnie ze schematem elektrycznym.
