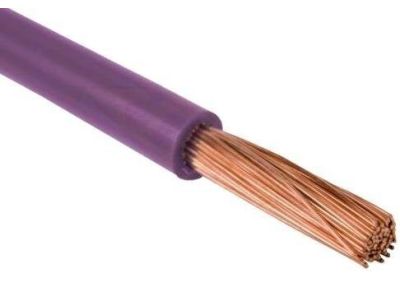

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V, fioletowy KRĄŻEK | WCA2001B005CK0O Eltrim

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy rozwiązanie dedykowane do profesjonalnych systemów sterowania i automatyki. Produkt marki ELTRIM charakteryzuje się konstrukcją jednożyłową z miedzianą linką o wysokiej giętkości (klasa 5), co znacząco ułatwia prowadzenie przewodu w ciasnych korytach kablowych oraz wewnątrz rozdzielnic. Izolacja wykonana z polichlorku winylu (PVC) w kolorze fioletowym pozwala na precyzyjną identyfikację obwodów zgodnie ze schematami elektrycznymi. Napięcie znamionowe 300/500V sprawia, że przewód jest idealny do zasilania układów sygnalizacyjnych oraz sterowniczych.

• Wysoka giętkość: Klasa 5 żyły miedzianej gwarantuje odporność na wielokrotne zginanie i ułatwia formowanie wiązek.
• Wytrzymałość termiczna: Maksymalna temperatura żyły podczas pracy ciągłej wynosi +70°C, co zapewnia stabilność parametrów elektrycznych.
• Bezpieczeństwo pożarowe: Przewód spełnia normy dotyczące nierozprzestrzeniania płomienia na pojedynczym kablu.
• Praktyczne opakowanie: Produkt dostarczany w formie krążka, co minimalizuje ryzyko splątania podczas odwijania.

Zgodność z Normami

Przewód H05V-K został zaprojektowany i wyprodukowany w oparciu o rygorystyczne normy techniczne, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Produkt jest zgodny z wytycznymi VDE, co jest gwarancją najwyższej jakości wykonania. W zakresie bezpieczeństwa pożarowego przewód spełnia wymagania normy EN 50399 dla klasy reakcji na ogień Eca oraz IEC/EN 60332-1-2, co oznacza, że jest odporny na pionowe rozprzestrzenianie się płomienia. Zgodność z tymi standardami jest kluczowa przy odbiorach technicznych instalacji w obiektach użyteczności publicznej i zakładach produkcyjnych.

Zastosowanie

Dzięki swojej elastyczności i kompaktowemu przekrojowi 0,5 mm², przewód LGY znajduje szerokie zastosowanie w nowoczesnej elektrotechnice:

• Szafy sterownicze i rozdzielnice: Idealny do wykonywania połączeń wewnętrznych w układach automatyki PLC.
• Urządzenia elektroniczne: Stosowany jako przewód montażowy wewnątrz aparatury pomiarowej i laboratoryjnej.
• Oświetlenie: Wykorzystywany w oprawach oświetleniowych, gdzie wymagana jest odporność na wyższe temperatury pracy.
• Systemy sygnalizacji: Doskonały do przesyłania sygnałów niskonapięciowych w systemach alarmowych i kontroli dostępu.

Wskazówki Montażowe

Podczas instalacji przewodu H05V-K należy zwrócić uwagę na zakres temperatur otoczenia, który dla układania na stałe wynosi od -5°C do +50°C. Praca w temperaturach poniżej tej granicy może prowadzić do uszkodzenia izolacji PVC. Ze względu na konstrukcję typu linka (klasa 5), końcówki przewodu przed montażem w zaciskach śrubowych powinny zostać zabezpieczone tulejkami izolowanymi lub nieizolowanymi. Zapobiega to rozwarstwianiu się drucików miedzianych i gwarantuje optymalny moment dokręcania oraz trwały styk elektryczny, minimalizując rezystancję połączenia.

FAQ

• Czy przewód może być stosowany na zewnątrz? Przewody typu H05V-K są przeznaczone głównie do układania wewnątrz budynków, w rurkach instalacyjnych lub kanałach zamkniętych. Nie zaleca się wystawiania ich na bezpośrednie działanie promieni UV bez dodatkowej osłony.
• Jaki jest promień gięcia tego przewodu? Dzięki 5. klasie giętkości, przewód jest bardzo elastyczny, jednak należy zachować standardowe promienie gięcia określone w normach instalacyjnych, aby nie uszkodzić struktury żyły.
• Co oznacza skrót LGY? Jest to polskie oznaczenie przewodu jednożyłowego o żyłe miedzianej wielodrutowej (linka) w izolacji polwinitowej, odpowiadające międzynarodowemu symbolowi H05V-K.
