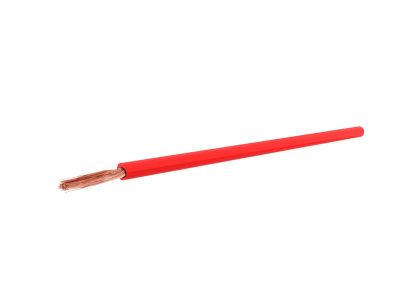

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V, czerwony KRĄŻEK | 5901854403724 Elpar

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę ELPAR. Produkt charakteryzuje się przekrojem znamionowym żyły wynoszącym 0,5 mm², co pozwala na precyzyjne i bezpieczne wykonywanie połączeń w obwodach sterowniczych oraz sygnalizacyjnych. Konstrukcja opiera się na miedzianej żyle wielodrutowej giętkiej klasy 5, co gwarantuje wyjątkową elastyczność i ułatwia formowanie wiązek w ciasnych przestrzeniach. Izolacja wykonana z polwinitu (PVC) w kolorze czerwonym nie tylko zapewnia doskonałe właściwości dielektryczne przy napięciu znamionowym 300/500V, ale również ułatwia identyfikację polaryzacji lub konkretnych pętli sterowniczych w rozbudowanych systemach automatyki.

• Napięcie znamionowe: 300/500V, co pozwala na szerokie zastosowanie w instalacjach niskiego napięcia.
• Budowa żyły: Miedziana, wielodrutowa giętka, zapewniająca odporność na wibracje i zmęczenie materiału.
• Izolacja: Specjalistyczny polwinit (V) o wysokiej odporności mechanicznej.
• Kolorystyka: Intensywny czerwony kolor ułatwiający organizację okablowania.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co jest gwarancją najwyższej jakości i bezpieczeństwa na rynkach europejskich. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: H oznacza zgodność z normami zharmonizowanymi, 05 określa napięcie znamionowe 300/500V, V wskazuje na izolację polwinitową, a litera K informuje o giętkiej strukturze żyły dedykowanej do układania na stałe. Produkt spełnia rygorystyczne wymagania branżowe, co pozwala na jego stosowanie w projektach wymagających certyfikowanych komponentów o sprawdzonej trwałości.

Zastosowanie

Przewód LGY 0,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do:

• Okablowania tablic rozdzielczych oraz szaf sterowniczych, gdzie wymagana jest duża gęstość upakowania komponentów.
• Wykonywania połączeń wewnątrz urządzeń elektronicznych i elektrycznych, zapewniając stabilność przesyłu sygnałów.
• Układania w rurkach instalacyjnych (peszlach) oraz podobnych układach zamkniętych podtynkowych i natynkowych.
• Zastosowań w pomieszczeniach suchych, gdzie nie występuje bezpośrednie narażenie na czynniki atmosferyczne.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K 0,5 mm² należy zwrócić szczególną uwagę na odpowiednie przygotowanie końcówek żyły. Ze względu na wielodrutową strukturę miedzi, zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych, co zapobiega rozwarstwianiu się drucików i gwarantuje pewny styk elektryczny w zaciskach śrubowych lub sprężynowych. Przewód jest dedykowany do układania na stałe, jednak jego giętkość znacząco redukuje czas pracy przy formowaniu łuków w korytach grzebieniowych. Należy unikać przekraczania dopuszczalnego promienia gięcia, aby nie uszkodzić struktury izolacji polwinitowej.

FAQ

• Czy przewód LGY 0,5 mm² może być stosowany na zewnątrz? Przewód przeznaczony jest do pracy w pomieszczeniach suchych oraz wewnątrz urządzeń. Nie zaleca się stosowania go bezpośrednio na zewnątrz bez dodatkowej osłony chroniącej przed promieniowaniem UV i wilgocią.
• Jaka jest różnica między H05V-K a LGY? Są to oznaczenia tego samego typu przewodu. H05V-K to oznaczenie według normy zharmonizowanej, natomiast LGY to tradycyjne oznaczenie polskie.
• Czy produkt jest dostarczany w jednym odcinku? Standardowo produkt oferowany jest w formie krążka, co ułatwia transport i odwijanie przewodu podczas prac instalacyjnych.
