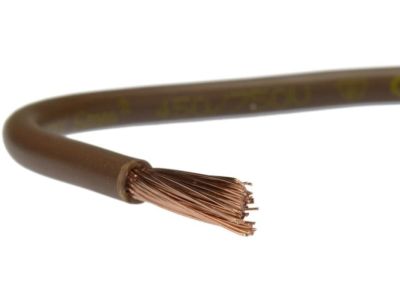

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V brązowy /100m/ KRĄŻEK | 5907702813387 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K (LGY) o przekroju znamionowym 0,5 mm² to wysokiej klasy komponent elektroenergetyczny, zaprojektowany z myślą o profesjonalnych systemach sterowania i rozdziału energii. Produkt charakteryzuje się konstrukcją opartą na miedzianej, wielodrutowej żyle giętkiej klasy 5, co w połączeniu z izolacją polwinitową (PVC) gwarantuje doskonałą elastyczność oraz łatwość prowadzenia w ciasnych przestrzeniach montażowych. Napięcie znamionowe 300/500V pozwala na bezpieczne stosowanie przewodu w szerokim spektrum aplikacji niskonapięciowych.

• Żyła miedziana wielodrutowa (K): Zapewnia wysoką przewodność elektryczną oraz odporność na wielokrotne zginanie, co jest kluczowe przy prefabrykacji rozdzielnic.
• Izolacja polwinitowa (V): Wykonana z wysokiej jakości PVC, chroni przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych w środowisku suchym.
• Kolorystyka: Brązowa izolacja ułatwia identyfikację faz lub konkretnych obwodów w złożonych systemach okablowania.
• Format opakowania: Wygodny krążek ułatwia odwijanie i minimalizuje ryzyko splątania przewodu podczas prac instalacyjnych.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania na terenie całej Unii Europejskiej. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: H – norma zharmonizowana, 05 – napięcie znamionowe 300/500V, V – izolacja polwinitowa, K – żyła giętka do układania na stałe. Produkt spełnia rygorystyczne wymagania stawiane przewodom przeznaczonym do profesjonalnych instalacji elektroenergetycznych.

Zastosowanie

Dzięki swojej elastyczności i parametrom elektrycznym, przewód H05V-K 0,5 mm² znajduje szerokie zastosowanie w branży elektroinstalacyjnej i automatyce przemysłowej:

• Okablowanie szaf sterowniczych: Idealny do wykonywania połączeń wewnątrz tablic rozdzielczych i pulpitów sterowniczych.
• Instalacje wewnątrz urządzeń: Stosowany w stale zabezpieczonych połączeniach wewnątrz aparatury elektrycznej i elektronicznej.
• Systemy oświetleniowe: Wykorzystywany w oprawach oświetleniowych oraz systemach sterowania światłem.
• Montaż podtynkowy i natynkowy: Przeznaczony do układania w rurkach instalacyjnych (peszlach) oraz zamkniętych korytkach kablowych w pomieszczeniach suchych.

Wskazówki Montażowe

Podczas montażu przewodu H05V-K (LGY) 0,5 mm² należy pamiętać o kilku kluczowych zasadach inżynieryjnych:

• Zakończenie żył: Ze względu na wielodrutową strukturę żyły (linka), zaleca się stosowanie tulejek zaciskowych izolowanych lub nieizolowanych, aby zapewnić trwały i pewny styk elektryczny w zaciskach śrubowych lub sprężynowych.
• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury miedzianych drucików oraz izolacji PVC.
• Środowisko pracy: Przewód jest dedykowany do pracy w pomieszczeniach suchych. W przypadku instalacji w miejscach narażonych na wilgoć, należy stosować odpowiednie rury osłonowe o wysokim stopniu szczelności IP.
• Temperatura układania: Zaleca się, aby montaż odbywał się w temperaturach dodatnich, co zapobiega pękaniu izolacji polwinitowej.

FAQ

1. Czy przewód H05V-K można stosować bezpośrednio w tynku?
Nie, przewody typu LGY (H05V-K) powinny być układane w rurkach instalacyjnych, korytkach lub wewnątrz urządzeń. Nie są przeznaczone do bezpośredniego kładzenia pod tynkiem bez osłony.

2. Jaka jest różnica między LGY a DY?
LGY (H05V-K) posiada żyłę wielodrutową (giętką linkę), natomiast DY (H05V-U) posiada żyłę jednodrutową (sztywny drut). LGY jest znacznie łatwiejszy w montażu w miejscach wymagających częstych zagięć.

3. Czy ten przewód nadaje się do instalacji siłowych?
Przekrój 0,5 mm² jest przeznaczony głównie do obwodów sterowniczych, sygnalizacyjnych i pomocniczych. W przypadku obwodów siłowych należy dobrać przekrój zgodnie z obliczonym obciążeniem prądowym i zabezpieczeniami.
