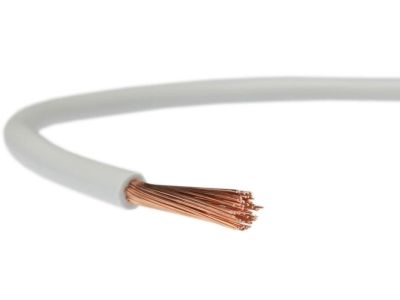

Przewód instalacyjny H05V-K (LGY) 0,5 300/500V biały /100m/ KRĄŻEK | 5907702813325 EK Elektrokabel

Opis i Kluczowe Cechy

Przewód instalacyjny H05V-K, znany szerzej w polskiej nomenklaturze jako LGY, to wysokiej klasy komponent elektroenergetyczny wyprodukowany przez renomowaną firmę EK Elektrokabel. Produkt charakteryzuje się przekrojem znamionowym żyły wynoszącym 0,5 mm², co czyni go idealnym rozwiązaniem do precyzyjnych połączeń sterowniczych i sygnałowych. Konstrukcja opiera się na miedzianej żyle wielodrutowej giętkiej klasy 5, co gwarantuje wyjątkową elastyczność i ułatwia prowadzenie przewodu w ciasnych przestrzeniach szaf rozdzielczych.

• Napięcie znamionowe: Parametr 300/500V pozwala na bezpieczną pracę w większości standardowych układów sterowania i automatyki.
• Izolacja polwinitowa (PVC): Zastosowanie wysokiej jakości polwinitu zapewnia doskonałe właściwości dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Kolorystyka: Biała izolacja ułatwia identyfikację obwodów zgodnie ze schematem projektowym, co jest kluczowe w zaawansowanych systemach prefabrykacji rozdzielnic.
• Forma pakowania: Produkt dostarczany w formie krążka, co minimalizuje ryzyko splątania podczas odwijania na stanowisku montażowym.

Zgodność z Normami

Przewód został wykonany zgodnie z normą zharmonizowaną (H), co potwierdza jego wysoką jakość i dopuszczenie do obrotu na całym rynku europejskim. Oznaczenie H05V-K precyzyjnie definiuje parametry techniczne: H oznacza normę zharmonizowaną, 05 wskazuje na napięcie znamionowe 300/500V, V określa izolację polwinitową, a litera K symbolizuje giętką konstrukcję żyły do układania na stałe. Produkt spełnia rygorystyczne wymogi bezpieczeństwa stawiane przewodom instalacyjnym jednożyłowym.

Zastosowanie

Dzięki swojej konstrukcji, przewód LGY 0,5 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowany przede wszystkim do:

• Okablowania tablic rozdzielczych i szaf sterowniczych, gdzie wymagana jest wysoka precyzja i elastyczność połączeń.
• Układania w rurkach instalacyjnych (peszlach) oraz podobnych układach zamkniętych.
• Wykonywania połączeń wewnątrz urządzeń elektroenergetycznych, gdzie przewód jest stale zabezpieczony przed uszkodzeniami zewnętrznymi.
• Montażu w pomieszczeniach suchych, zarówno na tynku, jak i pod tynkiem, pod warunkiem zastosowania odpowiednich rur izolacyjnych.

Wskazówki Montażowe

Podczas pracy z przewodem H05V-K 0,5 mm² zaleca się stosowanie odpowiednich końcówek tulejkowych (izolowanych lub nieizolowanych), które zapobiegają rozwarstwianiu się miedzianych drucików żyły wielodrutowej i zapewniają trwały styk elektryczny w zaciskach śrubowych lub sprężynowych. Należy pamiętać, aby promień gięcia był dostosowany do średnicy zewnętrznej przewodu, co zapobiegnie mikropęknięciom izolacji. Przewód jest przeznaczony do układania na stałe, co oznacza, że nie powinien być poddawany ciągłym naprężeniom mechanicznym ani ruchom w trakcie eksploatacji.

FAQ

• Czy ten przewód można stosować na zewnątrz? Przewód H05V-K jest przeznaczony do pracy w pomieszczeniach suchych i wewnątrz urządzeń. Nie zaleca się wystawiania go na bezpośrednie działanie warunków atmosferycznych bez dodatkowej osłony.
• Jaka jest klasa giętkości żyły? Jest to klasa 5, co oznacza wysoką giętkość, ułatwiającą montaż w korytach grzebieniowych i ciasnych przepustach.
• Czy izolacja jest odporna na rozprzestrzenianie płomienia? Standardowa izolacja polwinitowa (PVC) stosowana przez EK Elektrokabel posiada właściwości samogasnące zgodnie z podstawowymi normami bezpieczeństwa pożarowego dla instalacji wewnętrznych.
