Przewód ETHERLINE Y 2x2xAWG22/1 kat. 5e BĘBEN | 2170891 Lapp Kabel

Opis i Kluczowe Cechy

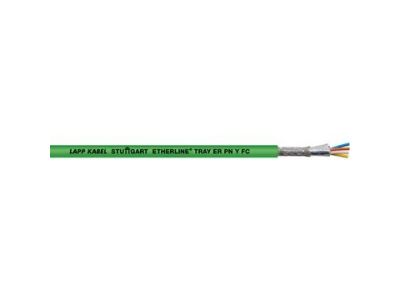

Przewód ETHERLINE® Y 2x2xAWG22/1 to wysokiej klasy rozwiązanie dedykowane do przemysłowych sieci Ethernet, zaprojektowane przez renomowanego producenta Lapp Kabel. Jest to przewód kategorii 5e, który umożliwia stabilną i szybką transmisję danych z prędkością do 100 Mbit/s. Konstrukcja oparta na dwóch parach żył o przekroju AWG22 (drut) gwarantuje doskonałe parametry elektryczne w instalacjach nieruchomych. Kluczowym atutem produktu jest zaawansowane ekranowanie typu SF/UTP, które łączy w sobie laminowaną folię aluminiową oraz gęsty oplot z ocynkowanych drutów miedzianych. Taka konfiguracja zapewnia maksymalną ochronę przed zakłóceniami elektromagnetycznymi (EMI), co jest krytyczne w środowisku przemysłowym o dużym zagęszczeniu maszyn i urządzeń energoelektronicznych.

• Konstrukcja żył: Jednodrutowe miedziane żyły o przekroju AWG22 zapewniają sztywność i trwałość połączenia.
• Ekranowanie SF/UTP: Podwójna bariera ochronna minimalizuje ryzyko błędów w transmisji danych.
• Płaszcz zewnętrzny PVC: Wykonany z polichlorku winylu w kolorze zielonym, charakteryzuje się odpornością na działanie kwasów, zasad oraz ograniczoną odpornością na oleje.
• Technologia Fast Connect: Warianty FC pozwalają na błyskawiczne zdejmowanie izolacji i zarabianie złączy, co znacząco skraca czas prac instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany z myślą o globalnych standardach przemysłowych. Posiada certyfikat UL (Underwriters Laboratories), co jest niezbędnym wymogiem dla maszyn i urządzeń eksportowanych na rynek północnoamerykański (USA i Kanada). Przewód spełnia wymagania specyfikacji PROFINET® dla aplikacji Typu A, co potwierdza jego przydatność w systemach automatyki przemysłowej opartych na tym standardzie. Ponadto, jest w pełni kompatybilny z protokołami EtherCAT oraz EtherNet/IP, co czyni go uniwersalnym komponentem w nowoczesnych strukturach sieciowych.

Zastosowanie

Przewód ETHERLINE Y znajduje szerokie zastosowanie w sektorze automatyki i sterowania. Jest idealnym wyborem do:

• Połączeń nieruchomych: Stałe okablowanie wewnątrz szaf sterowniczych oraz między urządzeniami na liniach produkcyjnych.
• Środowisk przemysłowych: Miejsca narażone na średnie obciążenia mechaniczne oraz wpływ wilgoci.
• Instalacji PROFINET: Jako fundament sieci komunikacyjnej w standardzie Typ A.
• Koryt kablowych: Warianty TRAY ER pozwalają na bezpieczne prowadzenie przewodu w otwartych korytach bez konieczności stosowania dodatkowych peszli ochronnych.

Wskazówki Montażowe

Podczas instalacji przewodu ETHERLINE Y należy zwrócić szczególną uwagę na zachowanie odpowiedniego promienia gięcia, aby nie uszkodzić struktury ekranu oraz żył typu drut. Ze względu na konstrukcję AWG22/1, przewód jest dedykowany wyłącznie do połączeń stałych – nie należy go stosować w prowadnicach łańcuchowych ani w miejscach poddawanych częstym zgięciom. Przy zarabianiu końcówek zaleca się stosowanie dedykowanych narzędzi do systemów Fast Connect, co gwarantuje pewny styk i zachowanie ciągłości ekranu na całym odcinku połączenia. W przypadku stosowania na zewnątrz (wariant YY), należy upewnić się, że temperatura otoczenia mieści się w dopuszczalnym zakresie pracy przewodu.

FAQ

1. Czy ten przewód nadaje się do pracy w ruchu ciągłym?
Nie, model ten posiada żyły jednodrutowe (Typ A) i jest przeznaczony wyłącznie do połączeń nieruchomych. Do aplikacji ruchomych należy wybrać przewody o konstrukcji linkowej (np. Typ B lub C).

2. Co oznacza skrót SF/UTP w tym modelu?
Oznacza to, że przewód posiada podwójne ekranowanie ogólne: folię aluminiową (F) oraz oplot miedziany (S), natomiast poszczególne pary żył nie są dodatkowo ekranowane (UTP).

3. Czy przewód jest odporny na oleje?
Płaszcz PVC wykazuje ograniczoną odporność na oleje. W środowiskach o bardzo dużym stężeniu substancji oleistych zaleca się sprawdzenie kompatybilności chemicznej lub wybór przewodu z płaszczem PUR.
