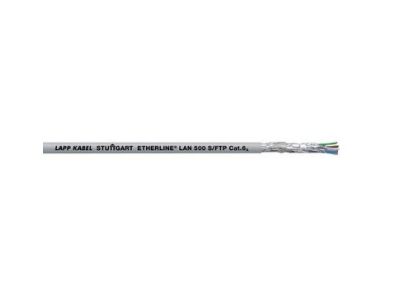

Przewód ETHERLINE LAN Cat.6A S/FTP 4x2xAWG23 BĘBEN | 2170960 Lapp Kabel

Opis i Kluczowe Cechy

Przewód Ethernet ETHERLINE® LAN Cat.6A S/FTP 4x2xAWG23 (symbol 2170960) to wysokiej jakości okablowanie strukturalne przeznaczone do budowy sieci LAN i aplikacji Ethernet. Przeznaczony do transmisji sygnałów analogowych i cyfrowych w zakresie częstotliwości do 500 MHz, obsługuje standard 10GBase-T z prędkością 10 Gbit/s. Wytrzymały płaszcz zewnętrzny z PVC zapewnia trwałość i odporność mechaniczną w instalacjach wewnętrznych.

• Kategoria 6A (Cat.6A): Zapewnia transmisję danych do 10 Gbit/s na odległość do 100 m, spełniając wymagania aplikacji 10GBase-T.
• Konstrukcja S/FTP: Ekranowana para (FTP) i ekranowana folia (S) zapewniają wysoką odporność na zakłócenia elektromagnetyczne, gwarantując stabilne połączenia w środowiskach przemysłowych.
• 4x2xAWG23: Cztery pary żył o przekroju 23 AWG, odpowiednio skręcone, minimalizują tłumienie sygnału i przesłuchy między parami.
• Płaszcz zewnętrzny PVC: Odporny na ścieranie i działanie promieni UV, zapewnia długotrwałą ochronę kabla w instalacjach wewnętrznych.
• Kolor szary: Standaryzowany kolor okablowania strukturalnego, ułatwiający identyfikację w rozdzielniach i szafach krosowniczych.

Zgodność z Normami

Przewód spełnia wymagania norm EN 50173 (okablowanie strukturalne) oraz ISO/IEC 11801 (klasyfikacja wydajności okablowania). Posiada klasyfikację ogniową zgodną z dyrektywą UE 305/2011 (BauPVO/CPR).

Zastosowanie

Przewód Cat.6A S/FTP 4x2xAWG23 przeznaczony jest do budowy wydajnych sieci LAN w budynkach biurowych, przemysłowych i mieszkaniowych.

• Okablowanie strukturalne w budynkach zgodnie z normami EN 50173 i ISO/IEC 11801.
• Poziome okablowanie podłogowe z maksymalną długością 100 m (90 m w instalacji + 10 m na stanowisku roboczym).
• Transmisja danych w sieciach 10G Ethernet (10GBase-T) oraz aplikacjach wymagających wysokiej przepustowości.
• Instalacje przemysłowe wymagające odporności na zakłócenia elektromagnetyczne (np. hale produkcyjne z silnymi źródłami EMI).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i standardami okablowania strukturalnego. Podczas układania przewodu unikać ostrych zagięć (minimalny promień gięcia 4x średnica kabla) oraz nacisku mechanicznego. Końcówki przewodu należy przygotować zgodnie z zaleceniami producenta złącz (np. RJ45, keystone). Przewód należy układać wzdłuż tras kablowych, unikać przeciążeń i naprężeń. Przed podłączeniem sprawdzić ciągłość żył i brak zwarć.

FAQ

• Czy przewód nadaje się do instalacji zewnętrznych? Przewód posiada płaszcz zewnętrzny PVC, który nie jest odporny na bezpośrednie działanie warunków atmosferycznych. Do instalacji zewnętrznych zaleca się stosowanie wersji z płaszczem bezhalogenowym (LSZH), jeśli jest dostępna.
• Jaka jest maksymalna długość przewodu w instalacji? Maksymalna długość przewodu w poziomym okablowaniu podłogowym wynosi 100 m (90 m w instalacji + 10 m na stanowisku roboczym).
• Czy przewód jest ekranowany? Tak, konstrukcja S/FTP oznacza, że każda para jest ekranowana folią, a cały kabel posiada dodatkowy ekran z folii aluminiowej, co zapewnia wysoką odporność na zakłócenia.
