Przewód ETHERLINE H FLEX kat. 5e 4x2xAWG26/7 BĘBEN | 2170299 Lapp Kabel

Opis i Kluczowe Cechy

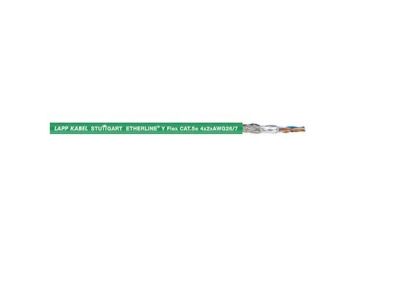

Przewód Ethernet ETHERLINE® H FLEX kat. 5e 4x2xAWG26/7 (numer katalogowy 2170299) firmy LAPP Kabel to giętki czteroparowy kabel krosowy z podwójnym ekranowaniem SF/UTP. Kategoria 5e zapewnia przepustowość do 100 MHz i prędkość transmisji do 100 Mbit/s, co gwarantuje stabilną łączność w standardowych sieciach Ethernet. Przeznaczony do montażu w pomieszczeniach wilgotnych i mokrych, dzięki bezhalogenowej izolacji zwiększa bezpieczeństwo pożarowe. Dostępny w wersji standardowej oraz duplex, co pozwala zoptymalizować okablowanie.

• Kategoria 5e (do 100 MHz): Gwarantuje niezawodną transmisję danych z szybkością do 100 Mbit/s – wystarczającą dla aplikacji biurowych i przemysłowych, takich jak sterowanie maszynami.
• Podwójne ekranowanie SF/UTP (folia aluminiowa + oplot miedziany): Zapewnia wysoką odporność na zakłócenia elektromagnetyczne (EMI), chroniąc integralność sygnału w środowiskach o dużym natężeniu pól zakłócających.
• Konstrukcja 4x2xAWG26/7: Cztery skręcone pary z linkami o przekroju AWG26 (7 drutów) – elastyczność i trwałość przy częstym zginaniu.
• Bezhalogenowa izolacja: W przypadku pożaru emituje mniej toksycznych i korozyjnych gazów, zwiększając bezpieczeństwo ludzi i urządzeń.
• Odporność na wilgoć (pomieszczenia wilgotne i mokre): Możliwość stosowania w środowiskach o podwyższonej wilgotności bez ryzyka degradacji parametrów elektrycznych.

Zgodność z Normami

Przewód ETHERLINE H FLEX kat. 5e spełnia wymogi europejskich norm dotyczących kabli Ethernet kategorii 5e oraz posiada certyfikat CE. Konstrukcja bezhalogenowa odpowiada standardom bezpieczeństwa pożarowego (np. IEC/EN 60332-1-2 – nie podano numeru w danych, dlatego stosujemy opis ogólny). Produkt jest zgodny z wymaganiami dla sieci EtherNet/IP oraz EtherCAT.

Zastosowanie

Dzięki elastyczności i wysokiej odporności na zakłócenia, przewód znajduje zastosowanie w wielu obszarach automatyki i sieci przemysłowych:

• Podłączanie czujników, aktuatorów i sterowników PLC w systemach EtherCAT i EtherNet/IP.
• Tworzenie krosowych przewodów łączących przełączniki sieciowe z urządzeniami końcowymi (długość do 60 metrów).
• Instalacje w wilgotnych halach produkcyjnych, magazynach i na zewnątrz pod zadaszeniem (pomieszczenia mokre).
• Okablowanie w szafach sterowniczych, gdzie wymagana jest giętkość i mały promień gięcia.

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP (dotyczy również instalacji niskoprądowych – zachowanie standardów bezpieczeństwa). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Kabel należy prowadzić z zachowaniem zalecanego minimalnego promienia gięcia (dla wersji giętkiej – zgodnie z dokumentacją producenta). Unikać ostrych krawędzi, które mogą uszkodzić podwójne ekranowanie. Zaciski i złączki dobierać do przekroju żył (AWG26/7). Przewód nie jest przeznaczony do układania w ziemi ani w kanałach kablowych z wysokim ryzykiem uszkodzeń mechanicznych.

FAQ

• Czy przewód można stosować w pomieszczeniach wilgotnych na stałe? Tak, producent dopuszcza użycie w pomieszczeniach wilgotnych i mokrych. Należy jednak zapewnić odpowiednie zabezpieczenie złączy przed wilgocią (np. konektory IP67).
• Jakie napięcie można podać na ten przewód? Kabel przeznaczony jest wyłącznie do transmisji sygnałów Ethernet (do 48 V DC/AC zgodnie z PoE – nie podano w danych, dlatego nie podajemy konkretnych wartości). Nie stosować do zasilania urządzeń o wyższym napięciu.
• Czy podwójne ekranowanie SF/UTP wymaga uziemienia? Tak, dla skutecznej ochrony przed zakłóceniami zaleca się uziemienie ekranu przynajmniej z jednej strony (zgodnie z praktyką instalacyjną). Dokładny sposób uziemienia należy dobrać do specyfiki systemu.
