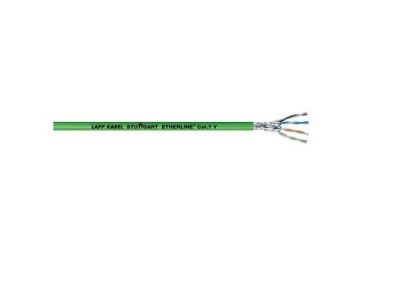

Przewód ETHERLINE H 4x2xAWG22 kat. 7, 100m BĘBEN | 2170476 Lapp Kabel

Opis i Kluczowe Cechy

Przewód Ethernet ETHERLINE® H Cat.7 (symbol 2170476) o długości 100 metrów dostępny w opakowaniu bębnowym to wysokiej jakości okablowanie strukturalne dla zaawansowanych sieci przemysłowych i budynkowych. Przeznaczony do połączeń nieruchomych z ekranowaniem S/FTP, zapewnia transmisję danych z prędkością do 10 Gbit/s przy częstotliwościach do 600 MHz. Stosowany w standardach EtherCAT, EtherNet/IP i PROFINET® (typ A), spełnia wymagania norm EN 50173 i ISO/IEC 11801.

• Kategoria 7 (Cat.7): Gwarantuje wydajność transmisji 10 Gbit/s – idealny dla sieci wymagających wysokiej przepustowości i niskich zakłóceń.
• Ekranowanie S/FTP: Folia aluminiowa na parach plus miedziany oplot ekranujący – maksymalna ochrona przed zakłóceniami elektromagnetycznymi, kluczowe w środowiskach przemysłowych.
• Bezhalogenowy: Płaszcz zewnętrzny FRNC nie emituje toksycznych gazów podczas pożaru, zwiększając bezpieczeństwo przeciwpożarowe.
• Przeznaczony do zasilania PoE: Wspiera transmisję danych oraz zasilanie przez Ethernet (PoE) dla urządzeń o niskim zapotrzebowaniu (np. kamery IP, punkty dostępowe).
• Długość 100 m na bębnie: Optymalne opakowanie dla dużych instalacji – oszczędność czasu przy układaniu i organizacji okablowania.

Zgodność z Normami

Przewód spełnia wymagania norm EN 50173, ISO/IEC 11801 oraz standardów przemysłowych PROFINET® i EtherCAT. Posiada oznaczenie CE i deklarację zgodności z dyrektywami unijnymi w zakresie bezpieczeństwa przeciwpożarowego i ekologicznego.

Zastosowanie

ETHERLINE® H Cat.7 przeznaczony jest do budowy wydajnych i niezawodnych sieci strukturalnych w różnych środowiskach, gdzie kluczowe jest zachowanie integralności sygnału.

• Sieci przemysłowe PROFINET® i EtherCAT – transmisja danych w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
• Okablowanie strukturalne budynków zgodnie z normami EN 50173 i ISO/IEC 11801 – standardowe wdrożenia w nowoczesnych biurowcach i centrach danych.
• Zasilanie PoE (Power over Ethernet) dla urządzeń sieciowych – kamery IP, bezprzewodowe punkty dostępowe, telefony VoIP.
• Transmisja sygnałów analogowych i cyfrowych w zakresie częstotliwości do 600 MHz – zastosowania wymagające wysokiej jakości połączeń.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zaleceniami producenta kabla. Zachować odpowiednie promienie gięcia (min. 4-krotność średnicy zewnętrznej kabla) i unikać nadmiernego naprężania. Końcówki kabla należy terminować zgodnie z normami okablowania strukturalnego. Podczas układania w środowiskach przemysłowych stosować dodatkowe zabezpieczenia przed mechanicznym uszkodzeniem. Nie układać w pobliżu źródeł ciepła lub silnych pól elektromagnetycznych.

FAQ

• Jaki typ ekranowania zastosowano w przewodzie? Przewód posiada ekranowanie S/FTP – folia aluminiowa na każdej parze plus miedziany oplot ekranujący jako ekran ogólny.
• Czy przewód obsługuje standard PoE (Power over Ethernet)? Tak, przewód jest przystosowany do transmisji zasilania i danych w standardzie PoE, co pozwala na zasilanie urządzeń sieciowych bezpośrednio przez kabel Ethernet.
• Jakie są zalecane promienie gięcia przy układaniu kabla? Minimalny promień gięcia wynosi 4-krotność średnicy zewnętrznej kabla – zapobiega to uszkodzeniu wewnętrznej struktury przewodów i zachowaniu parametrów transmisyjnych.
