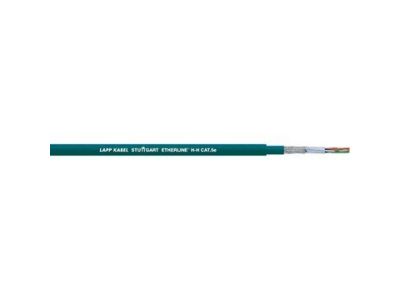

Kabel teleinformatyczny ETHERLINE H 2x2xAWG24/1 kat. 5e BĘBEN | 2170280 Lapp Kabel

Opis i Kluczowe Cechy

Przewód Ethernet ETHERLINE H kat. 5e 2x2xAWG24/1 (symbol 2170280) to kabel do okablowania strukturalnego, zapewniający transmisję danych z szybkością do 100 Mbit/s przy częstotliwości do 100 MHz. Dzięki ekranowaniu SF/UTP minimalizuje zakłócenia elektromagnetyczne, a bezhalogenowa izolacja zwiększa bezpieczeństwo pożarowe.

• Kategoria 5e: Gwarantuje wydajność transmisji do 100 Mbit/s i pasmo do 100 MHz, co wystarcza dla większości aplikacji Ethernet w budynkach i przemyśle.
• Ekranowanie SF/UTP: Skutecznie chroni transmisję przed zakłóceniami elektromagnetycznymi, zapewniając stabilność połączeń w środowiskach przemysłowych.
• Bezhalogenowy płaszcz zewnętrzny: W przypadku pożaru emituje mniej toksycznych gazów i dymu, co zwiększa bezpieczeństwo ludzi i sprzętu.
• Konstrukcja 2x2xAWG24/1: Cztery pary przewodów o przekroju AWG24 umożliwiają pełnodupleksową komunikację Ethernet, zgodną z wymaganiami sieci 100BASE-TX.
• Zastosowanie nieruchome: Przeznaczony do instalacji stałych, okablowania strukturalnego w budynkach i szafach sterowniczych.

Zgodność z Normami

Przewód spełnia wymagania norm EN 50173 oraz ISO/IEC 11801 dotyczących okablowania strukturalnego. Posiada certyfikat CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Przewód ETHERLINE H 2x2xAWG24/1 kat. 5e znajduje zastosowanie w nowoczesnych instalacjach sieci Ethernet, zarówno w budynkach biurowych, jak i w przemyśle.

• Okablowanie strukturalne budynków zgodnie z normami EN 50173 i ISO/IEC 11801.
• Budowa sieci przemysłowych wykorzystujących protokoły EtherNet/IP, EtherCAT oraz standard Ethernet.
• Transmisja sygnałów analogowych i cyfrowych w zakresie częstotliwości do 100 MHz.
• Podłączanie urządzeń końcowych (komputery, routery, przełącznice, sterowniki PLC) w środowiskach o podwyższonych wymaganiach EMC.

Wskazówki Montażowe

Montaż i instalację przewodu powinien przeprowadzać wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad sztuki instalacyjnej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym układany jest kabel. Podczas układania należy przestrzegać minimalnych promieni gięcia oraz sił naciągu zgodnych z dokumentacją producenta. Przekrój przewodów i sposób zakończenia (np. wtyki RJ45) muszą być dobrane do przeznaczenia i kategorii okablowania.

FAQ

• Czy przewód nadaje się do zastosowań przemysłowych? Tak, dzięki ekranowaniu SF/UTP oraz kategorii 5e jest odpowiedni dla sieci EtherNet/IP i EtherCAT w środowiskach przemysłowych.
• Czy przewód jest bezhalogenowy? Tak, płaszcz zewnętrzny wykonany jest z materiału bezhalogenowego (LSZH), co ogranicza emisję toksycznych gazów podczas pożaru.
• Jaka jest maksymalna częstotliwość transmisji? Maksymalna częstotliwość transmisji wynosi 100 MHz, co odpowiada kategorii 5e i pozwala na pracę w sieciach 100 Mbit/s.
