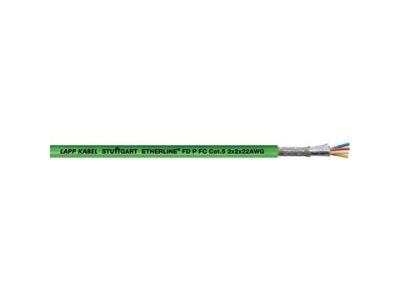

Przewód ETHERLINE FD P FC UL/CSA CAT5 2x2xAWG22 BĘBEN | 2170894 Lapp Kabel

Opis i Kluczowe Cechy

Przewód Ethernet ETHERLINE® FD P FC CAT5 2x2xAWG22 (symbol 2170894) to wysokiej klasy kabel sieciowy zaprojektowany do zastosowań przemysłowych, szczególnie w standardach PROFINET i EtherCAT. Posiada podwójne ekranowanie SF/UTP (laminowana folia aluminiowa + oplot miedziany) oraz konstrukcję „Fast Connect” z płaszczem wewnętrznym, umożliwiającą szybki montaż. Płaszcz zewnętrzny z poliuretanu (PUR) gwarantuje odporność na oleje, chemikalia i wysokie obciążenia mechaniczne.

• Konstrukcja 2x2xAWG22: Cztery pary przewodów w ekranowaniu SF/UTP zapewniają wysoką jakość transmisji sygnału Ethernet do 100 Mbit/s.
• Płaszcz PUR zewnętrzny: Odporny na oleje mineralne, chemikalia i ścieranie – idealny do ruchomych części maszyn i prowadnic łańcuchowych.
• Podwójne ekranowanie SF/UTP: Ekran z folii aluminiowej i miedzianego oplotu minimalizuje zakłócenia elektromagnetyczne, gwarantując stabilną transmisję w środowiskach przemysłowych.
• Bezhalogenowy: Materiał izolacji i płaszcza spełnia wymogi ochrony przeciwpożarowej, redukując emisję szkodliwych gazów w przypadku pożaru.
• Konstrukcja „Fast Connect”: Ułatwia szybkie odizolowywanie i montaż, skracając czas instalacji w systemach przemysłowych.

Zgodność z Normami

Przewód spełnia europejskie standardy przemysłowe dla sieci PROFINET (Typ C) oraz normy CAT5e dla Ethernet. Certyfikat UL/CSA potwierdza zgodność z wymaganiami rynków północnoamerykańskich. Produkt posiada oznaczenie CE, a jego bezhalogenowa konstrukcja spełnia normy ochrony przeciwpożarowej.

Zastosowanie

ETHERLINE® FD P FC CAT5 przeznaczony jest do transmisji danych w wymagających środowiskach przemysłowych, gdzie wymagana jest wysoka odporność na zakłócenia i mechaniczne obciążenia.

• Sieci przemysłowe PROFINET i EtherCAT w maszynach i urządzeniach ruchomych (prowadnice łańcuchowe, ramiona robotyczne).
• Transmisja sygnałów analogowych i cyfrowych w zakresie częstotliwości do 100 MHz.
• Stosowanie w suchych, wilgotnych i zanieczyszczonych środowiskach przemysłowych (np. hale produkcyjne, zakłady chemiczne).
• Instalacje wymagające wysokiej elastyczności i odporności na oleje, smary i chemikalia.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zaleceniami producenta systemu. Przed rozpoczęciem prac należy upewnić się, że promień gięcia przewodu nie jest mniejszy niż 8-krotność jego średnicy zewnętrznej. Należy unikać skręcania i rozciągania przewodu podczas układania. Podczas montażu należy zachować ostrożność, aby nie uszkodzić płaszcza zewnętrznego – szczególnie ważne w przypadku prowadnic łańcuchowych. Koniec przewodu należy odpowiednio przygotować zgodnie z metodą „Fast Connect” (odizolowanie, ekranowanie, zamontowanie złącz).

FAQ

• Jakie są maksymalne częstotliwości transmisji? Przewód obsługuje transmisję do 100 MHz, co odpowiada standardowi CAT5e i zapewnia wydajność do 100 Mbit/s.
• Czy przewód nadaje się do zastosowań zewnętrznych? Tak, płaszcz PUR zapewnia odporność na warunki atmosferyczne, co umożliwia stosowanie w suchych i wilgotnych środowiskach zewnętrznych.
• Jaki jest zakres temperatur pracy? Dokładne dane dotyczące zakresu temperatur nie zostały podane w danych produktu. Zalecane jest stosowanie przewodu w temperaturach zgodnych z normami przemysłowymi (typowo od -40°C do +80°C).
