Przewód ETHERLINE 4x2xAWG22/1 kat. 6A BĘBEN | 2170465 Lapp Kabel

Opis i Kluczowe Cechy

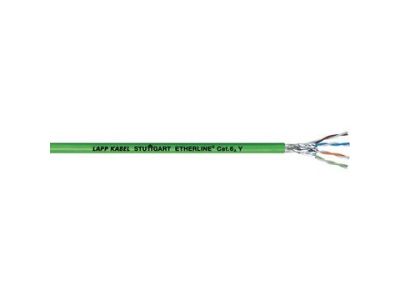

Przewód Ethernet ETHERLINE Cat.6A od LAPP (symbol 2170465) to czteroparowy kabel o konstrukcji jednodrutowej (4x2xAWG22/1), przeznaczony do nieruchomych połączeń w sieciach przemysłowych. Dzięki kategorii 6A zapewnia transmisję danych do 10 Gbit/s, a ekranowanie S/FTP (folia aluminiowa na parach + miedziany oplot ogólny) skutecznie chroni przed zakłóceniami elektromagnetycznymi. Płaszcz PUR z poliuretanu, bezhalogenowy i odporny na wilgoć, gwarantuje trwałość w trudnych warunkach. Kabel dostępny na bębnie, w kolorze zielonym.

• Kategoria 6A (do 10 Gbit/s): Błyskawiczna wymiana danych w sieciach przemysłowych – idealna do aplikacji o wysokim zapotrzebowaniu na przepustowość.
• Ekranowanie S/FTP: Podwójna ochrona przed zakłóceniami elektromagnetycznymi (EMI) – folia na każdej parze plus oplot ogólny zapewnia stabilność sygnału nawet w pobliżu kabli zasilających.
• Konstrukcja jednodrutowa (AWG22/1): Przeznaczona do połączeń nieruchomych – doskonała stabilność mechaniczna i elektryczna w szafach sterowniczych i korytach kablowych.
• Płaszcz PUR, bezhalogenowy: Odporny na wilgoć, oleje i ścieranie, a jednocześnie nie emituje toksycznych dymów w przypadku pożaru – zwiększa bezpieczeństwo instalacji.
• Zgodność z PROFINET typ A, EtherNet/IP, EtherCAT: Wszechstronne zastosowanie w automatyce przemysłowej – jeden przewód do wielu protokołów.

Zgodność z Normami

Przewód posiada klasyfikację przeciwpożarową zgodnie z dyrektywą UE 305/2011 (CPR). Spełnia wymagania dla sieci PROFINET typ A oraz protokołów EtherNet/IP i EtherCAT. Kategoria 6A odpowiada wymaganiom normy ISO/IEC 11801 dla transmisji do 10 Gbit/s.

Zastosowanie

Przewód ETHERLINE Cat.6A przeznaczony jest do nieruchomych instalacji w sieciach Ethernet przemysłowych, gdzie wymagana jest odporność na zakłócenia i wysoka przepustowość.

• Połączenia w sieciach PROFINET typ A w szafach sterowniczych i liniach produkcyjnych.
• Instalacje w systemach EtherNet/IP w automatyce maszynowej i magazynowej.
• Sieci EtherCAT w aplikacjach robotyki i sterowania ruchem.
• Uniwersalne okablowanie strukturalne w zakładach przemysłowych – od biura po halę produkcyjną.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obszarze instalacji. Kabel należy prowadzić w sposób uniemożliwiający ostre zagięcia i uszkodzenia mechaniczne. Przekrój żył i rodzaj zakończeń (np. wtyki RJ45) dobrać zgodnie z wymaganiami aplikacji. Podczas układania w korytach kablowych zachować odpowiednie odstępy od kabli zasilających (zalecane przez producenta). Dla uzyskania optymalnych parametrów transmisyjnych przestrzegaj maksymalnych długości odcinków zgodnie z normą dla kategorii 6A.

FAQ

• Czy przewód nadaje się do układania w pomieszczeniach wilgotnych? Tak, płaszcz PUR jest odporny na wilgoć, dlatego kabel można stosować w pomieszczeniach mokrych (np. hale przemysłowe bez ogrzewania).
• Jakie ekranowanie zastosowano w tym przewodzie? S/FTP: każda para sygnałowa jest ekranowana folią aluminiową, a całość dodatkowo chroniona miedzianym oplotem. Zapewnia to skuteczne tłumienie zakłóceń elektromagnetycznych.
• Czy przewód jest bezhalogenowy? Tak, płaszcz wykonano z poliuretanu (PUR) bez zawartości halogenów. W przypadku pożaru minimalizuje to emisję toksycznych i korozyjnych gazów.
