Przewód enkodera M23 RJ45, 20m | VW3M8102R200 Schneider Electric

Opis i Kluczowe Cechy

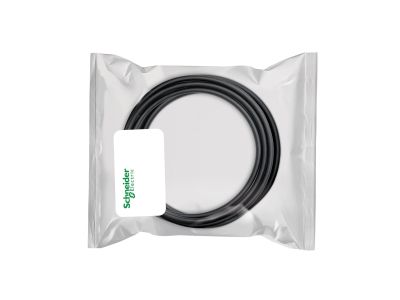

Przewód enkodera o symbolu VW3M8102R200 to gotowy kabel sygnałowy przeznaczony do łączenia enkoderów z serwonapędami, przemiennikami częstotliwości lub sterownikami PLC. Długość 20 metrów ułatwia prowadzenie instalacji w szafach sterowniczych i na maszynach, a złącza M23 (od strony enkodera) oraz RJ45 (od strony sterownika) zapewniają szybkie i pewne połączenie bez konieczności lutowania.

• Złącze M23 i RJ45: Gotowe wtyki po obu stronach skracają czas montażu i eliminują ryzyko błędów przy samodzielnym zaciskaniu.
• Długość 20 m: Umożliwia elastyczne prowadzenie trasy kablowej nawet w większych maszynach i liniach produkcyjnych bez potrzeby stosowania przedłużaczy.
• Odporność na warunki przemysłowe: Przewód jest przystosowany do pracy w środowisku z zakłóceniami elektromagnetycznymi, co jest kluczowe dla niezawodnej transmisji sygnału enkodera.
• Łatwa identyfikacja: Czarna izolacja i czytelne oznaczenia na wtykach ułatwiają rozpoznanie kabla podczas instalacji i serwisu.

Zgodność z Normami

Przewód został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE potwierdzające spełnienie wymogów Unii Europejskiej. Dla szczegółowych informacji o normach odniesienia należy sprawdzić dokumentację techniczną producenta.

Zastosowanie

Przewód enkodera M23 RJ45 znajduje zastosowanie w układach automatyki przemysłowej, gdzie wymagane jest niezawodne przesyłanie sygnałów położenia i prędkości.

• Podłączenie enkoderów inkrementalnych lub absolutnych do serwonapędów i przemienników częstotliwości.
• Transmisja sygnałów sprzężenia zwrotnego w osiach maszyn CNC, robotów przemysłowych i pakowarek.
• Tworzenie szybkich i łatwych w montażu połączeń w szafach sterowniczych, szczególnie przy modernizacji istniejących instalacji.
• Stosowanie w aplikacjach, gdzie wymagana jest odporność na drgania i zginanie w korytkach kablowych.

Wskazówki Montażowe

Montaż i podłączenie przewodu enkodera powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające urządzeń. Przewód prowadzić w sposób uniemożliwiający jego mechaniczne uszkodzenie – unikać ostrych zagięć, przeciążeń i kontaktu z gorącymi elementami. Złącza M23 i RJ45 należy wsuwać do gniazd aż do wyraźnego zatrzaśnięcia, a w przypadku złączy śrubowych dokręcić z siłą zalecaną przez producenta enkodera lub sterownika. Dla zachowania odporności na zakłócenia zaleca się stosowanie kabli w odległości co najmniej 20 cm od przewodów energetycznych.

FAQ

• Czy przewód jest ekranowany? W danych produktu nie podano informacji o ekranowaniu. Przewód został zaprojektowany do pracy w środowisku przemysłowym, jednak dla aplikacji wrażliwych na zakłócenia zaleca się sprawdzenie specyfikacji w dokumentacji technicznej producenta.
• Jaką maksymalną częstotliwość sygnału obsługuje ten przewód? Producent nie podał parametrów przenoszenia częstotliwości. W praktyce przewody zakończone RJ45 mogą być stosowane do transmisji sygnałów enkoderów o częstotliwościach do kilkuset kHz, jednak dokładną wartość należy potwierdzić z danymi enkodera i sterownika.
• Do jakich enkoderów pasuje złącze M23? Złącze M23 jest standardowym interfejsem stosowanym w enkoderach wielu producentów (np. Sick, Leine & Linde, Kübler). Aby zapewnić kompatybilność, należy porównać układ pinów i rodzaj sygnału z dokumentacją enkodera.
