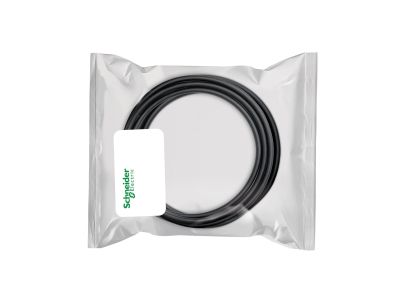

Przewód enkodera M23 RJ4, długość 5m | VW3M8102R50 Schneider Electric

Opis i Kluczowe Cechy

Przewód enkodera M23 RJ45 o długości 5 m, oznaczony symbolem VW3M8102R50, to dedykowane akcesorium przyłączeniowe firmy Schneider Electric. Zaprojektowany do transmisji sygnałów z enkodera SinCos Hiperface, zapewnia niezawodne połączenie między serwomotorem a serwonapędem. Dzięki konstrukcji z łączami M23 (strona silnika) i RJ45 (strona napędu) oraz odpowiednim przekrojom żył gwarantuje stabilną komunikację w układach automatyki.

• Długość 5 m: Elastyczność w doborze odległości między silnikiem a napędem bez konieczności stosowania przedłużaczy – ułatwia prowadzenie w szafie sterowniczej i na maszynie.
• Przekroje żył: 3 x (2 x 0,14 mm²) + (2 x 0,34 mm²): Zoptymalizowana budowa dla sygnałów enkodera oraz zasilania, minimalizująca spadki napięcia i zakłócenia – zapewnia dokładne odczyty położenia i prędkości.
• Złącze M23 (strona silnika) i RJ45 (strona napędu): Standardowe interfejsy dla serwomotorów BMH/BSH i serwonapędów – szybkie i bezpieczne podłączenie bez ryzyka błędnego pinoutu.
• Zgodność z serwomotorami BMH i BSH: Gwarantowana kompatybilność z szeroką gamą silników Schneider Electric – eliminuje konieczność wykonywania niestandardowych układów połączeń.
• Przeznaczenie: od silnika do serwonapędu: Dedykowana ścieżka sygnałowa dla enkodera SinCos Hiperface – upraszcza konfigurację i skraca czas uruchomienia układu napędowego.

Zgodność z Normami

Przewód został zaprojektowany zgodnie z wymogami producenta Schneider Electric dla układów z serwomotorami BMH/BSH i serwonapędami. Produkt posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymagań dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Brak szczegółowych numerów norm w dostarczonych danych – w przypadku konieczności potwierdzenia zgodności z konkretnymi przepisami należy skontaktować się z producentem.

Zastosowanie

Kabel enkodera M23 RJ45 o długości 5 m znajduje zastosowanie w układach automatyki przemysłowej, gdzie wymagana jest precyzyjna kontrola ruchu serwomotorów. Sprawdza się w następujących scenariuszach:

• Połączenie serwomotorów BMH/BSH z serwonapędami Schneider Electric (np. serii Lexium) – transmisja sygnałów enkodera SinCos Hiperface.
• Instalacje w maszynach pakujących, obrabiarkach, robotach przemysłowych – gdzie konieczne jest prowadzenie kabla na dystansie do 5 m bez utraty jakości sygnału.
• Modernizacja i serwis istniejących układów napędowych – wymiana zużytych lub uszkodzonych kabli enkodera z zachowaniem oryginalnej specyfikacji.
• Systemy pozycjonowania i synchronizacji osi – wymagające niezawodnej komunikacji między silnikiem a sterownikiem napędu.

Wskazówki Montażowe

Montaż przewodu enkodera powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od serwonapędu i silnika. Kabel należy prowadzić z zachowaniem minimalnego promienia gięcia (zgodnie z dokumentacją producenta) oraz unikać sąsiedztwa kabli siłowych o dużym prądzie, aby zminimalizować ryzyko zakłóceń elektromagnetycznych. Połączenia wtykowe M23 i RJ45 powinny być dokręcone ręcznie, bez użycia narzędzi, a następnie zabezpieczone przed przypadkowym rozłączeniem (np. opaską kablową). Przekrój żył jest fabrycznie dobrany do przenoszonych sygnałów – nie należy samodzielnie modyfikować przewodu.

FAQ

• Czy kabel VW3M8102R50 nadaje się do serwomotorów innych producentów? Przewód jest dedykowany do serwomotorów Schneider Electric serii BMH i BSH ze złączem M23 i enkoderem SinCos Hiperface. Użycie z innymi silnikami może wymagać weryfikacji pinoutu i zgodności sygnałów.
• Jaka jest maksymalna odległość transmisji sygnału enkodera tym kablem? Długość fabryczna wynosi 5 m. Producent nie podaje maksymalnej dopuszczalnej długości dla tego modelu; przy dłuższych dystansach zaleca się stosowanie wzmacniaczy sygnału lub kabli o większym przekroju.
• Czy kabel jest ekranowany? W dostarczonych danych nie ma informacji o ekranowaniu. W typowych kablach enkodera SinCos Hiperface stosuje się ekranowanie – w celu potwierdzenia obecności ekranu oraz parametrów tłumienia prosimy o kontakt z producentem lub weryfikację karty katalogowej.
