Przewód sterowniczy OLFLEX FD CLASSIC 810 P 7G0,75 BĘBEN | 0026323 Lapp Kabel

Opis i Kluczowe Cechy

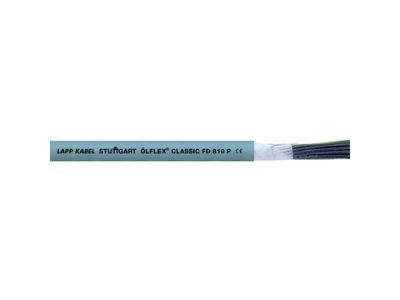

Przewód sterowniczy OLFLEX FD CLASSIC 810 P (symbol 0026323) firmy LAPP to giętki przewód sterowniczy w wykonaniu Core Line, wyposażony w 7 żył o przekroju 0,75 mm² i napięciu znamionowym U0/U 300/500 V. Dzięki płaszczowi z poliuretanu (PUR) zapewnia wysoką odporność na oleje mineralne, środki chemiczne oraz obciążenia mechaniczne, co gwarantuje niezawodną pracę w trudnych warunkach przemysłowych.

• 7 żył o przekroju 0,75 mm²: umożliwia jednoczesne prowadzenie wielu sygnałów sterowniczych, regulacyjnych i pomiarowych w jednym przewodzie, upraszczając instalację.
• Płaszcz zewnętrzny PUR odporny na oleje i chemikalia: zapewnia długotrwałą pracę w środowiskach narażonych na smary, chłodziwa i agresywne substancje bez degradacji izolacji.
• Wysoce giętka konstrukcja z krótkimi skrętkami żył: umożliwia stosowanie w prowadnicach łańcuchowych przy małych promieniach gięcia, co zwiększa elastyczność aranżacji trasy kablowej.
• Klasa wydajności Core Line (średnie odległości przesuwu i zwiększone przyspieszenie): gwarantuje trwałość w dynamicznych aplikacjach o umiarkowanym obciążeniu, np. w robotyce i maszynach pakujących.
• Oznaczenie żył liczbami: ułatwia identyfikację i szybkie podłączanie w szafach sterowniczych oraz puszkach przyłączeniowych.

Zgodność z Normami

Przewód spełnia wymagania europejskich norm dla przewodów sterowniczych stosowanych w prowadnicach łańcuchowych oraz posiada certyfikat CE. Konstrukcja i materiał płaszcza zapewniają zgodność z wymogami dla środowisk oleistych i miejsc narażonych na ścieranie. Dokładne dane normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Dzięki połączeniu elastyczności, odporności chemicznej i wytrzymałości mechanicznej przewód OLFLEX FD CLASSIC 810 P sprawdza się w szerokim zakresie aplikacji przemysłowych i automatyki.

• Obwody sterownicze, regulacyjne i pomiarowe w maszynach i urządzeniach przemysłowych.
• Prowadnice łańcuchowe (cable tracks) o średnich odległościach przesuwu i podwyższonych przyspieszeniach – np. w liniach montażowych, pakujących i obrabiarkach.
• Środowiska suche, wilgotne oraz silnie oleiste – hale produkcyjne, warsztaty mechaniczne, stacje hydrauliczne.
• Zastosowania zewnętrzne w zakresie dopuszczalnych temperatur – pod warunkiem osłony przed bezpośrednim działaniem promieni UV (brak deklaracji odporności UV w danych wejściowych).

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej instalacji. Podczas układania w prowadnicach łańcuchowych należy przestrzegać minimalnych promieni gięcia oraz długości przesuwu zgodnych z dokumentacją techniczną przewodu. Przekrój żył (0,75 mm²) należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami instalacyjnymi. Unikać ostrych zagięć i przeciążeń mechanicznych – moment dokręcania złączek i zacisków stosować według zaleceń producenta używanych złącz.

FAQ

• Czy przewód jest odporny na oleje i smary? Tak, płaszcz z poliuretanu (PUR) jest odporny na działanie środków smarnych na bazie oleju mineralnego oraz na wiele środków chemicznych, co potwierdzono w specyfikacji produktu.
• Jakie jest napięcie znamionowe przewodu? Napięcie znamionowe U0/U wynosi 300/500 V, co kwalifikuje go do obwodów sterowniczych o standardowych napięciach roboczych.
• Czy przewód można stosować na zewnątrz? Tak, przewód nadaje się do użytku zewnętrznego, jednak należy uwzględnić zakres temperatury otoczenia podany w dokumentacji producenta oraz unikać długotrwałej ekspozycji na bezpośrednie promieniowanie słoneczne, ponieważ odporność UV nie jest deklarowana.
