Przewód sterowniczy OLFLEX FD CLASSIC 810 CP 7G0,5 BĘBEN | 0026404 Lapp Kabel

Opis i Kluczowe Cechy

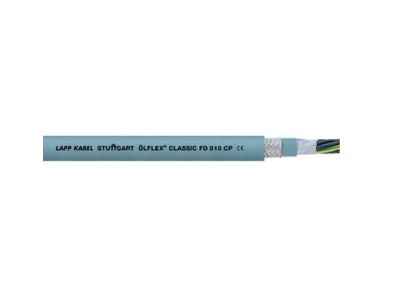

Przewód sterowniczy OLFLEX FD CLASSIC 810 CP 7G0,5 (symbol 0026404) marki LAPP to ekranowany przewód o budowie 7 żył o przekroju 0,5 mm², przeznaczony do elastycznego prowadzenia w łańcuchach kablowych i ruchomych częściach maszyn. Napięcie znamionowe U0/U 300/500 V gwarantuje bezpieczną pracę w obwodach sterowniczych, regulacyjnych i pomiarowych. Zastosowanie płaszcza zewnętrznego z poliuretanu (PUR) zapewnia wysoką odporność mechaniczną i chemiczną.

• Budowa 7G0,5: 7 żył o przekroju 0,5 mm² umożliwia prowadzenie wielu obwodów sterowniczych w jednym przewodzie, oszczędzając miejsce w instalacji.
• Ekranowanie miedzianym oplotem: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMI) – niezbędna w środowiskach przemysłowych z dużą liczbą urządzeń elektronicznych.
• Płaszcz PUR: Odporny na działanie olejów mineralnych, smarów, środków chemicznych, a także na ścieranie, nacięcia i przecięcia – wydłuża żywotność przewodu w trudnych warunkach.
• Klasa wydajności Core Line: Zoptymalizowany do średnich odległości przesuwu oraz zwiększonego przyspieszenia w prowadnicach łańcuchowych – zapewnia niezawodność dynamiczną.
• Krótkie skrętki żył: Umożliwiają bardzo małe promienie gięcia, co ułatwia układanie w ciasnych przestrzeniach i poprawia elastyczność całego przewodu.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dla przewodów sterowniczych w prowadnicach łańcuchowych. Posiada certyfikację CE, potwierdzającą spełnienie zasadniczych wymagań bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przewód OLFLEX FD CLASSIC 810 CP 7G0,5 sprawdza się w aplikacjach wymagających ciągłego, dynamicznego zginania oraz odporności na trudne środowiska.

• Połączenia w obwodach sterowniczych, regulacyjnych i pomiarowych w maszynach przemysłowych.
• Elastyczne prowadzenie w łańcuchach kablowych – doskonały do robotów, obrabiarek i urządzeń pakujących.
• Instalacje w suchych, mokrych oraz oleistych strefach produkcyjnych (np. hale maszyn, linie montażowe).
• Możliwość stosowania na zewnątrz w zakresie temperatur dopuszczalnych przez producenta – szczegóły w dokumentacji technicznej.

Wskazówki Montażowe

Montaż i podłączenie przewodu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Przewód należy układać w prowadnicach łańcuchowych zgodnie z instrukcją producenta, zachowując minimalne promienie gięcia podane w karcie katalogowej. Przygotowując końcówki, należy starannie zdjąć izolację i oplot ekranujący – ekran podłączyć do zacisku uziemiającego. Przekrój żył (0,5 mm²) dobierać do obciążenia prądowego oraz długości przewodu. Po ułożeniu ponownie sprawdzić ciągłość ekranowania i izolacji.

FAQ

• Czy przewód jest odporny na zakłócenia elektromagnetyczne? Tak. Posiada miedziany oplot ekranujący o wysokim stopniu pokrycia, co skutecznie chroni transmitowane sygnały przed zakłóceniami EMI oraz ogranicza emisję zakłóceń z przewodu.
• W jakich temperaturach można stosować przewód? Producent nie podał w udostępnionych danych szczegółowego zakresu temperatur. W celu ustalenia dopuszczalnych wartości zaleca się sprawdzenie karty katalogowej LAPP lub kontakt z doradcą technicznym. Ogólnie przewód można stosować na zewnątrz z uwzględnieniem ograniczeń temperaturowych.
• Czy przewód nadaje się do pracy w środowisku oleistym? Tak. Płaszcz zewnętrzny z poliuretanu (PUR) wykazuje wysoką odporność na środki smarne na bazie oleju mineralnego oraz na wiele chemikaliów, co potwierdza jego przydatność w takich warunkach.
