Przewód sterowniczy OLFLEX FD CLASSIC 810 16G0,75 BĘBEN | 0026125 Lapp Kabel

Opis i Kluczowe Cechy

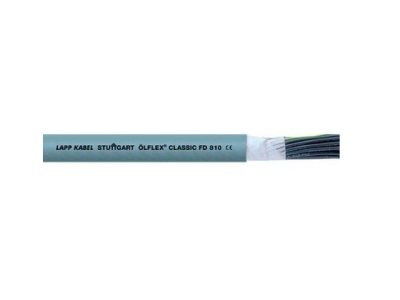

Przewód sterowniczy ÖLFLEX® CLASSIC FD 810 16G0,75 (symbol 0026125) produkcji LAPP to wysokogiętny kabel przeznaczony do ciągłego zginania w prowadnicach łańcuchowych. Dzięki budowie 16 żył o przekroju 0,75 mm² i napięciu znamionowym U0/U 300/500 V sprawdza się w obwodach sterowniczych, regulacyjnych i pomiarowych. Izolacja PVC zapewnia odporność na kwasy, zasady i ograniczoną odporność na oleje, a krótkie skrętki żył umożliwiają bardzo małe promienie gięcia.

• 16 żył po 0,75 mm²: umożliwia prowadzenie wielu sygnałów w jednym przewodzie, co oszczędza miejsce w instalacji i ułatwia organizację okablowania.
• Napięcie U0/U 300/500 V: bezpieczna praca w obwodach sterowniczych i pomiarowych o typowych napięciach przemysłowych.
• Płaszcz zewnętrzny z PVC: odporność na kwasy, zasady oraz ograniczona odporność na oleje – zapewnia trwałość w środowiskach przemysłowych.
• Klasa wydajności LAPP „Core Line”: konstrukcja przewodu przystosowana do średnich obciążeń mechanicznych, umożliwiająca ciągłe zginanie w prowadnicach łańcuchowych ze średnimi odległościami przesuwu lub zwiększonym przyspieszeniem.
• Oznaczenie żył liczbami: ułatwia identyfikację żył podczas montażu i serwisu, skracając czas prac instalacyjnych.

Zgodność z Normami

Przewód ÖLFLEX® CLASSIC FD 810 16G0,75 jest zgodny z europejskimi normami dla przewodów sterowniczych stosowanych w prowadnicach łańcuchowych. Produkt posiada oznakowanie CE, potwierdzające spełnienie wymogów obowiązujących dyrektyw Unii Europejskiej.

Zastosowanie

Dzięki wysokiej giętkości i odporności na zginanie przewód znajduje zastosowanie w ruchomych elementach maszyn i urządzeń przemysłowych.

• Ciągłe prowadzenie w prowadnicach łańcuchowych (energy chains) w maszynach pakujących, narzędziowych i montażowych.
• Obwody sterownicze, regulacyjne i pomiarowe w instalacjach przemysłowych o napięciu do 500 V.
• Zastosowanie w pomieszczeniach suchych i wilgotnych, gdzie występują średnie obciążenia mechaniczne i ograniczona styczność z olejami.
• Elastyczne połączenia w ruchomych częściach robotów, manipulatorów i wózków jezdnych.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Podczas układania w prowadnicach łańcuchowych należy przestrzegać minimalnych promieni gięcia podanych w dokumentacji technicznej producenta. Nie stosować siły ciągnącej przekraczającej dopuszczalną wartość – używać odpowiednich narzędzi do przeciągania. Przy zdejmowaniu izolacji zachować ostrożność, aby nie uszkodzić żył. Przekrój żył (0,75 mm²) dobierać do obciążenia prądowego zgodnie z obowiązującymi przepisami.

FAQ

• Czy przewód nadaje się do stosowania w prowadnicach łańcuchowych z dużą prędkością? Przewód ÖLFLEX® CLASSIC FD 810 16G0,75 jest zaprojektowany do klasy wydajności „Core Line”, co oznacza średnie odległości przesuwu i zwiększone przyspieszenie, ale nie do ekstremalnie wysokich prędkości. W przypadku dużych prędkości zalecamy sprawdzenie wyższej klasy (np. „Advanced Line”).
• Jaki jest minimalny promień gięcia dla tego przewodu? Dokładna wartość minimalnego promienia gięcia znajduje się w karcie katalogowej producenta. Dla przewodów o podobnej budowie typowy promień przy zginaniu wielokrotnym wynosi około 15-krotności średnicy zewnętrznej – przed montażem należy zapoznać się z dokumentacją techniczną.
• Czy przewód jest odporny na oleje i smary? Płaszcz PVC ma ograniczoną odporność na oleje – nadaje się do warunków, gdzie występuje okresowy kontakt z olejami, ale nie do ciągłego zanurzania w olejach lub agresywnych chemikaliach. Do środowisk z intensywną ekspozycją na oleje zaleca się przewody z płaszczem PUR.
