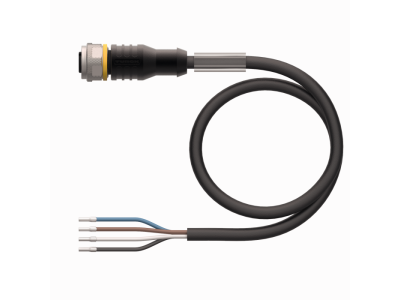

Przewód czujnika, złącze żeńskie M12 proste 4 pin, powłoka PUR, długość przewodu 5m, RKC4.4T-5/TXL | 6625504 Turck

Opis i Kluczowe Cechy

Przewód czujnika i elementu wykonawczego RKC4.4T-5/TXL to zaawansowane rozwiązanie od firmy TURCK, zaprojektowane z myślą o bezawaryjnej pracy w najbardziej wymagających systemach automatyki przemysłowej. Złącze żeńskie typu M12 o konstrukcji prostej posiada 4 piny, co umożliwia stabilną transmisję sygnałów sterujących oraz zasilania. Kluczowym elementem konstrukcyjnym jest powłoka zewnętrzna wykonana z poliuretanu (PUR). Materiał ten, w przeciwieństwie do standardowych powłok PVC, charakteryzuje się wyjątkową odpornością na ścieranie, rozdzieranie oraz długotrwałe działanie olejów i chłodziw przemysłowych. Długość przewodu wynosząca 5 metrów pozwala na swobodne prowadzenie instalacji w obrębie rozbudowanych maszyn i linii produkcyjnych. Przewody z serii TXL są zoptymalizowane pod kątem pracy w prowadnicach łańcuchowych, co gwarantuje ich długowieczność nawet przy milionach cykli zgięć.

• Złącze żeńskie M12, proste, 4-stykowe z pozłacanymi stykami dla lepszej przewodności.
• Materiał otuliny: PUR (poliuretan) o wysokiej odporności mechanicznej i chemicznej.
• Długość kabla: 5 metrów, zapewniająca elastyczność w projektowaniu tras kablowych.
• Wysoka odporność na promieniowanie UV oraz hydrolizę i drobnoustroje.
• Brak zawartości halogenów, co znacząco podnosi poziom bezpieczeństwa pożarowego w zakładzie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami branżowymi. Posiada certyfikację CE oraz jest w pełni zgodny z dyrektywą RoHS, co gwarantuje brak substancji niebezpiecznych w procesie produkcji. Stopień ochrony IP67 oraz IP69K zapewnia całkowitą pyłoszczelność oraz odporność na strumień wody pod wysokim ciśnieniem i temperaturą, co jest niezbędne w aplikacjach typu wash-down. Materiały izolacyjne są trudnopalne zgodnie z normami VDE 0472 oraz IEC 60332-2-2, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii elektrycznej.

Zastosowanie

Przewód RKC4.4T-5/TXL znajduje szerokie zastosowanie w nowoczesnych systemach sterowania. Jest idealnym wyborem do łączenia czujników indukcyjnych, pojemnościowych, optycznych oraz ultradźwiękowych z wyspami zaworowymi, sterownikami PLC lub modułami rozproszonych wejść/wyjść (I/O). Dzięki swojej odporności na agresywne media, doskonale sprawdza się w przemyśle motoryzacyjnym, obrabiarkach CNC, liniach rozlewniczych oraz w sektorze spożywczym. Możliwość pracy w szerokim zakresie temperatur (od -50°C do +80°C w montażu stacjonarnym) pozwala na jego eksploatację w ekstremalnych warunkach klimatycznych i procesowych.

Wskazówki Montażowe

Podczas instalacji złącza M12 należy zwrócić szczególną uwagę na odpowiedni moment dokręcania nakrętki radełkowanej, który dla zapewnienia deklarowanej szczelności IP powinien wynosić 0,6 Nm. Zaleca się stosowanie klucza dynamometrycznego, aby uniknąć uszkodzenia uszczelki. Należy unikać prowadzenia przewodu w bezpośrednim sąsiedztwie źródeł silnych zakłóceń elektromagnetycznych bez odpowiedniego ekranowania. W przypadku montażu w prowadnicach łańcuchowych, promień gięcia nie powinien być mniejszy niż 10-krotność średnicy zewnętrznej przewodu dla pracy ruchomej, co zapobiega przedwczesnemu zmęczeniu miedzianych żył przewodzących.

FAQ

• Czy przewód jest odporny na iskry spawalnicze? Tak, seria TXL od TURCK wykazuje podwyższoną odporność na iskry spawalnicze, co czyni go odpowiednim do celów spawalniczych.
• Czy złącze posiada wbudowaną diodę sygnalizacyjną? Nie, model RKC4.4T-5/TXL to wersja standardowa bez sygnalizacji LED, co pozwala na uniwersalne zastosowanie w obwodach o różnych napięciach.
• Jaki jest przekrój żył w tym przewodzie? Przewód posiada 4 żyły o przekroju znamionowym 0,34 mm² każda, co zapewnia optymalny balans między elastycznością a obciążalnością prądową.
