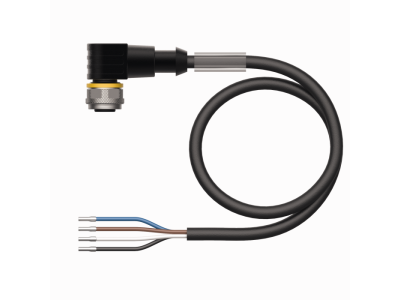

Przewód czujnika, złącze żeńskie M12 kątowe 4 pin, powłoka PUR, długość przewodu 5m, WKC4.4T-5/TXL | 6625516 Turck

Opis i Kluczowe Cechy

Przewód czujnika i elementu wykonawczego TURCK o oznaczeniu WKC4.4T-5/TXL to profesjonalne rozwiązanie dedykowane do najbardziej wymagających aplikacji przemysłowych. Wyposażony w złącze żeńskie typu M12 o konstrukcji kątowej, pozwala na ergonomiczną instalację w miejscach o ograniczonej przestrzeni montażowej. Złącze posiada 4 piny, co umożliwia obsługę standardowych sygnałów binarnych oraz analogowych. Kluczowym atutem produktu jest powłoka wykonana z poliuretanu (PUR), która charakteryzuje się wyjątkową odpornością na rozrywanie, ścieranie oraz działanie olejów i chłodziw stosowanych w obróbce skrawaniem. Przewód o długości 5 metrów zapewnia dużą swobodę w projektowaniu tras kablowych między czujnikami a wyspami zaworowymi lub sterownikami PLC.

• Wysoka odporność chemiczna: Powłoka PUR jest wolna od halogenów, silikonu i PVC, co czyni ją idealną do przemysłu motoryzacyjnego i maszynowego.
• Wytrzymałość mechaniczna: Przewód jest przystosowany do pracy w łańcuchach kablowych, wykazując odporność na wielokrotne zginanie i skręcanie.
• Szczelność połączenia: Po prawidłowym dokręceniu złącze gwarantuje stopień ochrony IP67, IP68 oraz IP69K, chroniąc styki przed pyłem i strumieniami wody pod wysokim ciśnieniem.
• Pozłacane styki: Zastosowanie mosiężnych styków z warstwą złocenia minimalizuje rezystancję przejścia i zapobiega utlenianiu, co jest kluczowe dla transmisji sygnałów niskoprądowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach automatyki. Przewód spełnia wymagania normy IEC 61076-2-101 dotyczącą złączy okrągłych M12. Dzięki zastosowaniu materiałów trudnopalnych, produkt jest zgodny z klasą palności UL 94 oraz posiada certyfikaty cULus, co umożliwia jego stosowanie na rynkach globalnych, w tym w Ameryce Północnej. Brak zawartości substancji szkodliwych potwierdzają certyfikaty RoHS oraz REACH.

Zastosowanie

Przewód WKC4.4T-5/TXL znajduje szerokie zastosowanie w nowoczesnych systemach sterowania. Jest idealnym wyborem do łączenia czujników indukcyjnych, pojemnościowych oraz optycznych ze skrzynkami rozdzielczymi. Dzięki odporności na iskry spawalnicze oraz agresywne media, doskonale sprawdza się w liniach zrobotyzowanych, systemach transportu wewnętrznego oraz w przemyśle spożywczym (wersje bez kontaktu z żywnością). Możliwość pracy w szerokim zakresie temperatur pozwala na montaż zarówno wewnątrz hal produkcyjnych, jak i w aplikacjach zewnętrznych pod odpowiednią osłoną.

Wskazówki Montażowe

Podczas instalacji złącza kątowego M12 należy zwrócić uwagę na odpowiedni moment dokręcania nakrętki łączącej, który zazwyczaj wynosi 0,6 Nm – zaleca się użycie klucza dynamometrycznego, aby uniknąć uszkodzenia uszczelki lub gwintu. Promień gięcia przewodu przy instalacji stałej powinien wynosić minimum 5 x średnica zewnętrzna, natomiast w przypadku pracy ruchomej (np. w prowadnicy kablowej) minimum 10 x średnica zewnętrzna. Należy unikać prowadzenia przewodu w bezpośrednim sąsiedztwie kabli siłowych o wysokim natężeniu prądu, aby zminimalizować ryzyko zakłóceń elektromagnetycznych.

FAQ

• Czy przewód jest odporny na oleje hydrauliczne? Tak, powłoka PUR została zaprojektowana z myślą o pracy w środowisku zanieczyszczonym olejami, smarami i chłodziwami przemysłowymi.
• Czy złącze posiada diody LED sygnalizujące stan pracy? Model WKC4.4T-5/TXL jest wersją standardową bez wbudowanej sygnalizacji LED, co czyni go uniwersalnym dla różnych napięć zasilania.
• Jaki jest przekrój żył w tym przewodzie? Przewód posiada 4 żyły o przekroju 0,34 mm² każda, co zapewnia optymalny balans między elastycznością a obciążalnością prądową dla sygnałów sterujących.
