Przewód czujnik-siłownik M8, 2m | 6ES7194-2LH20-1AA0 Siemens

Alternatywny kod produktu: 6ES71942LH201AA0

Opis i Kluczowe Cechy

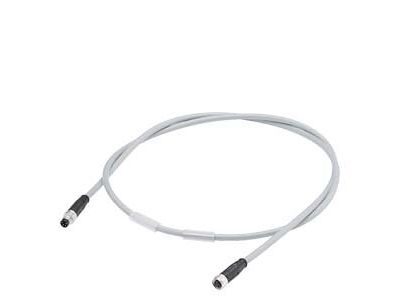

Przewód czujnik-siłownik M8 firmy Siemens (symbol 6ES7194-2LH20-1AA0) to gotowe do podłączenia połączenie kablowe z obu stron wyposażone w złącze M8 i gniazdo M8, przeznaczone do systemów rozproszonego I/O SIMATIC ET 200AL. Długość 2,0 m oraz czteropinowa konfiguracja umożliwiają elastyczne okablowanie w wąskich przestrzeniach i na liniach montażowych.

• Długość 2,0 m: optymalna do łączenia czujników i siłowników z modułami I/O w odległościach od kilku do kilkunastu centymetrów bez zbędnego luzu kablowego.
• Złącza M8 4-stykowe (złącze + gniazdo): kompatybilne z większością czujników przemysłowych oraz siłowników; gotowa konfiguracja skraca czas instalacji.
• Montaż fabryczny obu końcówek: eliminuje konieczność zaciskania i lutowania – przewód jest gotowy do użytku od razu po wyjęciu z opakowania.
• System kodowania kolorami przewodu: ułatwia identyfikację przypisania do interfejsów modułu ET 200AL i redukuje ryzyko pomyłek podczas podłączania.
• Dedykowany do systemu SIMATIC ET 200AL: gwarantuje pełną zgodność mechaniczną i elektryczną z modułami IP65/67 o szerokości 30 mm.

Zgodność z Normami

Przewód został zaprojektowany zgodnie z europejskimi standardami jakości i bezpieczeństwa stosowanymi w automatyce przemysłowej. Posiada oznaczenie CE i wpisuje się w wymagania norm serii IEC 61076 dla złączy M8, co potwierdza jego niezawodność w środowisku przemysłowym.

Zastosowanie

Przewód czujnik-siłownik M8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i bezbłędne podłączenie elementów automatyki w rozproszonych systemach I/O.

• Łączenie czujników indukcyjnych, pojemnościowych lub optycznych z modułami wejść ET 200AL.
• Podłączanie siłowników (zawory, elementy wykonawcze) do modułów wyjść w szafach sterowniczych o ograniczonej przestrzeni.
• Budowa linii montażowych i maszyn w technologii IP65/67 – kabel pracuje w warunkach narażenia na kurz i wilgoć (system ET 200AL).
• Aplikacje wymagające szybkiej wymiany urządzeń dzięki złączu wtykowemu – skraca czas konserwacji i przezbrojeń.

Wskazówki Montażowe

Montaż i podłączenie przewodu może być wykonywane wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego systemu. Przewód przeznaczony jest do łączenia na sucho – nie wymaga narzędzi ani zacisków. Należy upewnić się, że złącze M8 jest dokręcone ręcznie do oporu (moment ok. 0,2 Nm, zgodnie z dokumentacją modułu). Przekrój przewodu (0,25 mm² typowo) dobrany jest do prądów sygnałowych i czujnikowych – nie stosować do obwodów zasilania bez weryfikacji dopuszczalnego obciążenia w karcie katalogowej systemu ET 200AL.

FAQ

• Czy przewód jest gotowy do użycia od razu po zakupie? Tak. Przewód ma fabrycznie zamontowane złącze M8 i gniazdo M8 po obu stronach – wystarczy go wpiąć w odpowiednie porty modułu i czujnika/siłownika.
• Do jakiego systemu jest dedykowany ten przewód? Przeznaczony jest wyłącznie do systemu rozproszonego I/O Siemens SIMATIC ET 200AL (IP65/67). Kompatybilność z innymi systemami może wymagać sprawdzenia geometrii złącza i elektryki.
• Jaka jest długość i liczba pinów? Długość wynosi 2,0 m, a liczba styków to 4 (wykorzystywane do zasilania czujnika i sygnału przy standardowej konfiguracji 3-przewodowej).
