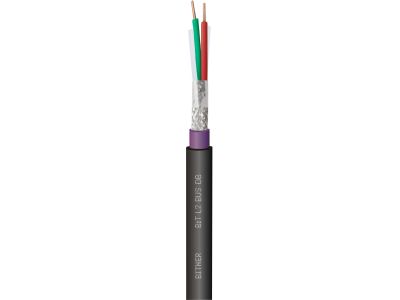

Przewód BIT L2-BUS DB 1x2x0,64mm BĘBEN | EB0017 Bitner

Opis i Kluczowe Cechy

Przewód BiT L2-BUS DB 1x2x0,64mm to specjalistyczny kabel komunikacyjny zaprojektowany przez renomowanego producenta BITNER, dedykowany do pracy w zaawansowanych systemach automatyki przemysłowej opartych na protokole PROFIBUS DP. Konstrukcja oparta na jednej parze żył o średnicy 0,64 mm zapewnia optymalne parametry transmisyjne, minimalizując tłumienie sygnału na długich odcinkach magistrali. Kluczowym elementem budowy jest podwójny ekran, który skutecznie chroni przesyłane dane przed wpływem zewnętrznych pól elektromagnetycznych (EMI), co jest krytyczne w środowisku hal produkcyjnych, gdzie pracują falowniki i silniki dużej mocy.

• Wysoka precyzja transmisji: Impedancja falowa dopasowana do standardów magistrali L2-BUS gwarantuje stabilną komunikację bez odbić sygnału.
• Wytrzymała powłoka zewnętrzna: Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością mechaniczną, co pozwala na bezpieczne układanie przewodu w korytach kablowych.
• Ekranowanie: Zastosowanie folii aluminiowej oraz oplotu z drutów miedzianych ocynowanych zapewnia niemal 100% pokrycia, eliminując ryzyko błędów w transmisji danych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów transmisji danych w przemyśle. Przewód spełnia wymagania specyfikacji PROFIBUS, co potwierdza jego pełną kompatybilność z urządzeniami różnych producentów pracujących w tym standardzie. Dodatkowo, materiały użyte do produkcji są zgodne z dyrektywą RoHS, co świadczy o braku substancji szkodliwych, oraz spełniają normy palności dla instalacji wnętrzowych, ograniczając rozprzestrzenianie się ognia w przypadku pożaru.

Zastosowanie

Przewód BiT L2-BUS DB znajduje szerokie zastosowanie w nowoczesnych systemach sterowania i wizualizacji. Jest idealnym rozwiązaniem do:

• Łączenia sterowników PLC z rozproszonymi modułami wejść/wyjść (I/O).
• Komunikacji z przemiennikami częstotnictwa oraz serwonapędami w standardzie PROFIBUS DP.
• Instalacji wewnątrz budynków, w suchych i wilgotnych pomieszczeniach, gdzie wymagana jest niezawodność magistrali komunikacyjnej.
• Systemów automatyki procesowej, gdzie stabilność przesyłu danych decyduje o ciągłości produkcji.

Wskazówki Montażowe

Podczas instalacji przewodu BiT L2-BUS DB należy zwrócić szczególną uwagę na zachowanie minimalnego promienia gięcia, aby nie uszkodzić struktury ekranu oraz nie zmienić geometrii żył, co mogłoby wpłynąć na impedancję kabla. Przy zdejmowaniu izolacji zaleca się stosowanie profesjonalnych narzędzi dedykowanych do kabli typu BUS, które zapobiegają nacięciu miedzianych żył. Ekran kabla powinien być prawidłowo uziemiony na obu końcach odcinka (poprzez specjalne klamry uziemiające lub dedykowane wtyki D-Sub), co zapewnia najwyższą skuteczność ochrony przed zakłóceniami. Należy unikać prowadzenia kabla w bezpośrednim sąsiedztwie równoległych linii zasilających wysokiego napięcia bez zachowania odpowiedniego odstępu separacyjnego.

FAQ

• Czy przewód nadaje się do układania w ziemi? Prezentowana wersja DB jest przeznaczona głównie do instalacji wnętrzowych. W przypadku konieczności układania bezpośrednio w ziemi, należy sprawdzić dostępność wersji z dodatkowym wzmocnieniem lub powłoką PE.
• Jaka jest maksymalna prędkość transmisji dla tego kabla? Przewód wspiera pełne spektrum prędkości standardu PROFIBUS DP, aż do 12 Mbit/s, przy zachowaniu odpowiednich długości segmentów zgodnie ze specyfikacją sieci.
• Czy kabel jest odporny na oleje? Powłoka zewnętrzna wykazuje podstawową odporność na substancje chemiczne, jednak w środowisku o dużym stężeniu olejów przemysłowych zaleca się stosowanie wersji o podwyższonej odporności chemicznej.
