Kabel bezhalogenowy UNITRONIC LIHCH (TP) 2x2x0,75 BĘBEN | 0038702 Lapp Kabel

Opis i Kluczowe Cechy

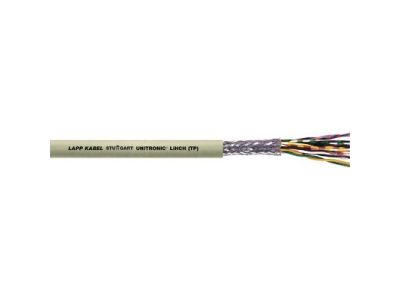

Kabel bezhalogenowy UNITRONIC® LiHCH (TP) 2x2x0,75 (symbol 0038702) produkcji LAPP to giętki przewód do transmisji danych o niskiej częstotliwości. Dzięki podwójnej parze skręconej (TP) o przekroju 0,75 mm² oraz miedzianemu oplotowi ekranującemu zapewnia niezawodną ochronę przed zakłóceniami elektromagnetycznymi (EMC). Kompaktowa budowa i bezhalogenowy płaszcz LSZH czynią go bezpiecznym wyborem w instalacjach wymagających podwyższonej ochrony przeciwpożarowej.

• Miedziany oplot ekranujący o wysokim stopniu pokrycia: skutecznie tłumi zakłócenia elektromagnetyczne, co gwarantuje stabilną transmisję sygnałów w środowiskach przemysłowych o podwyższonym poziomie EMC.
• Bezhalogenowy płaszcz LSZH: w przypadku pożaru nie emituje toksycznych gazów ani halogenów, spełniając rygorystyczne wymogi ochrony przeciwpożarowej zgodnie z dyrektywą UE 305/2011 (CPR).
• Para skręcona (TP) o krótkich długościach skrętu: zapewnia doskonałe rozłączenie obwodów i minimalizuje przesłuchy między parami, co jest kluczowe dla precyzyjnej transmisji danych niskiej częstotliwości.
• Oznaczenie żył według kodu barwnego DIN 47100 bez powtarzania kolorów: umożliwia jednoznaczną i szybką identyfikację każdej żyły podczas montażu i serwisowania.
• Kompaktowa konstrukcja i małe średnice zewnętrzne: ułatwiają prowadzenie przewodu w ciasnych przestrzeniach, w korytkach kablowych lub rurach instalacyjnych, nawet przy dużej liczbie żył.

Zgodność z Normami

Kabel UNITRONIC® LiHCH (TP) został zaprojektowany zgodnie z wymaganiami europejskimi i posiada certyfikat CE. Jego bezhalogenowy płaszcz LSZH podlega klasyfikacji przeciwpożarowej według dyrektywy UE 305/2011 (BauPVO/CPR). Oznaczenie żył oparte jest na normie DIN 47100. Produkt przeznaczony jest do instalacji w pomieszczeniach suchych i wilgotnych.

Zastosowanie

Dzięki ekranowaniu, bezhalogenowej izolacji i giętkiej konstrukcji kabel UNITRONIC LiHCH (TP) znajduje zastosowanie w wymagających aplikacjach sterowniczych, regulacyjnych i pomiarowych, szczególnie tam, gdzie liczy się odporność na zakłócenia i bezpieczeństwo pożarowe.

• Obwody sterownicze, regulacyjne i pomiarowe w maszynach i urządzeniach przemysłowych – niezawodna transmisja sygnałów przy niskiej częstotliwości.
• Środowiska wymagające kompatybilności elektromagnetycznej (EMC) – ochrona przed zakłóceniami zewnętrznymi i emisją własną.
• Interfejsy maszyn i systemy automatyki budynkowej – uniwersalne połączenie dla sygnałów danych i sterujących.
• Aplikacje z występującymi sporadycznymi ruchami – giętka konstrukcja umożliwia prowadzenie w miejscach narażonych na wibracje lub przemieszczenia.

Wskazówki Montażowe

Montaż i podłączenie kabla powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Przekrój żył należy dobrać zgodnie z obowiązującymi normami oraz wymaganym prądem obciążenia. Podczas układania kabla należy przestrzegać minimalnych promieni gięcia podanych przez producenta w dokumentacji technicznej. Ekran miedziany powinien być prawidłowo uziemiony zgodnie z zasadami EMC. Nie przekraczaj dopuszczalnych temperatur pracy. Stosuj odpowiednie osprzęt i dławiki do wprowadzenia kabla do szaf sterowniczych, aby nie uszkodzić ekranu ani płaszcza.

FAQ

• Czy kabel UNITRONIC LiHCH (TP) można stosować na zewnątrz budynków? Nie, produkt przeznaczony jest wyłącznie do pomieszczeń suchych i wilgotnych – nie jest odporny na bezpośrednie działanie promieni UV ani ekstremalne warunki atmosferyczne.
• Jakie są zalety pary skręconej (TP) w tym kablu? Skręcenie par o krótkim skoku redukuje przesłuchy elektromagnetyczne między parami oraz poprawia odporność na zakłócenia zewnętrzne, co jest szczególnie istotne przy transmisji sygnałów niskiej częstotliwości w środowisku przemysłowym.
• Czy kabel jest odporny na ogień? Kabel posiada bezhalogenowy płaszcz LSZH, który w przypadku pożaru emituje minimalną ilość dymu i nie wydziela toksycznych gazów halogenowych. Spełnia wymogi klasyfikacji przeciwpożarowej zgodnie z dyrektywą UE 305/2011 (CPR).
