Przewkaźnik napięciowy trójfazowy CP-500, Un=3x500V bez N | CP-500 F&F

Opis i Kluczowe Cechy

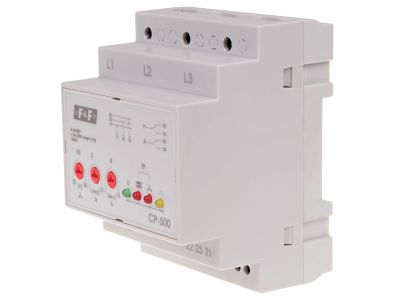

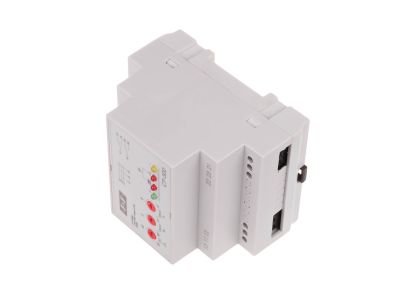

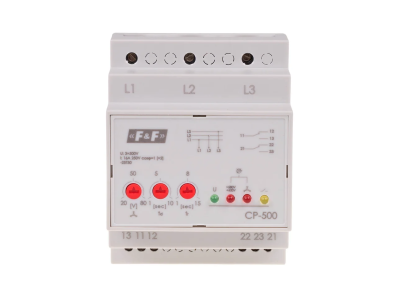

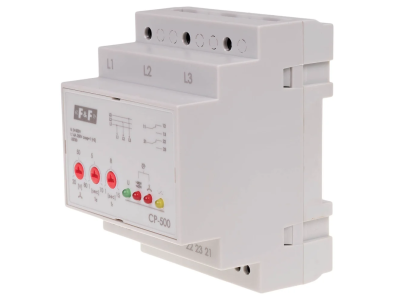

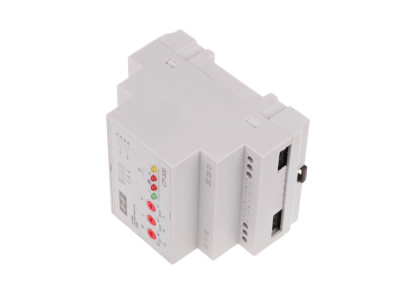

Przekaźnik napięciowy trójfazowy CP-500 (symbol CP-500) przeznaczony jest do zabezpieczania silników elektrycznych w sieciach 3×500 V bez przewodu neutralnego. Kontroluje napięcie we wszystkich trzech fazach, wykrywając zanik fazy, asymetrię międzyfazową oraz symetryczny spadek napięcia – co pozwala uniknąć uszkodzenia uzwojeń silnika. Urządzenie zajmuje 4 moduły (70 mm) i montuje się na szynie DIN 35 mm.

• Kontrola 3-fazowa (3×500 V): Zabezpiecza silnik przed zanikiem napięcia w co najmniej jednej fazie, spadkiem symetrycznym lub asymetrią napięć między fazami – zapobiega przeciążeniom i zniszczeniu silnika.
• Konfiguracja styków 2 × NO/NC: Umożliwia elastyczne podłączenie do układów sterowania, zarówno do załączania, jak i wyłączania obwodów wykonawczych.
• Maksymalny prąd obciążenia 2 × 8 A: Zapewnia wystarczającą wydajność do bezpośredniego sterowania stycznikami lub przekaźnikami pomocniczymi bez ryzyka przegrzania styków.
• Regulowane progi napięciowe i czasowe: Górny próg 580 V (0,5 s) i dolny 420 V (5 s) oraz regulowana asymetria 40÷80 V z czasem 1÷10 s – pozwalają dostosować parametry do konkretnego silnika i warunków zasilania.
• Separacja styku: Zapewnia galwaniczną izolację między obwodem pomiarowym a wykonawczym, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych (oznakowanie CE) i jest zgodne z europejskimi standardami bezpieczeństwa dla aparatury modułowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie w suchych pomieszczeniach rozdzielnic.

Zastosowanie

Przekaźnik napięciowy CP-500 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest ochrona silników trójfazowych przed nieprawidłowym napięciem zasilania.

• Zabezpieczanie silników elektrycznych w maszynach przemysłowych i urządzeniach napędzanych z sieci 3×500 V.
• Monitorowanie ciągłości faz i poziomu napięcia w instalacjach automatyki budynkowej.
• Sterowanie wyłącznikami lub stycznikami w przypadku wystąpienia zaniku lub spadku napięcia.
• Ochrona kierunku obrotów silnika przy zmianie kolejności faz przed czujnikiem.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH/DIN 35 mm. Przyłącze L1, L2, L3 – zaciski śrubowe 4,0 mm², przyłącze styków 1 i 2 – zaciski 2,5 mm². Moment dokręcający wynosi 0,5 Nm. Przekrój przewodów dobrać zgodnie z obciążeniem i obowiązującymi przepisami. Przekaźnik nie wymaga przewodu neutralnego.

FAQ

• Czy przekaźnik CP-500 wymaga podłączenia przewodu neutralnego? Nie, urządzenie jest przystosowane do pracy w sieci 3×500 V bez przewodu neutralnego.
• Jakie są progi zadziałania przy asymetrii napięciowej? Asymetria napięciowa zadziałania ustawiana jest w zakresie 40÷80 V, z regulowanym czasem 1÷10 s. Dodatkowo górny próg napięciowy to 580 V (0,5 s), a dolny 420 V (5 s).
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 oznacza ochronę przed dotknięciem elementów niebezpiecznych; przekaźnik przeznaczony jest do montażu w suchych pomieszczeniach w rozdzielnicach.
