Przetwornik temperatury100 st.C/148-212 °F dla sond Pt100 | RMPT20BD Schneider Electric

Opis i Kluczowe Cechy

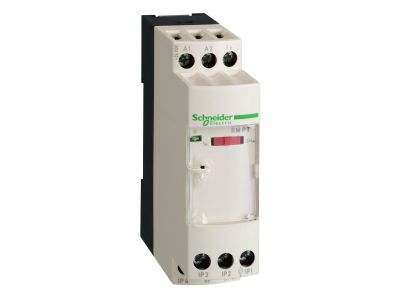

Przetwornik temperatury RMPT20BD (rodzina Zelio Analogowy) to konwerter przeznaczony do współpracy z uniwersalnymi sondami Pt100. Urządzenie umożliwia przetwarzanie sygnału temperatury w zakresie 100°C (148–212°F) na standardowe wyjścia analogowe. Dzięki trzem konfigurowalnym trybom wyjściowym – napięciowemu 0…10 V (obciążenie 100 Ω) oraz prądowym 0…20 mA i 4…20 mA (obciążenie 500 Ω) – zapewnia elastyczność w podłączaniu do sterowników PLC, rejestratorów i przekaźników. Kompaktowa obudowa ułatwia montaż w szafach sterowniczych.

• Wyjście napięciowe 0…10 V (obciążenie 100 Ω): Idealne do współpracy z wejściami napięciowymi sterowników PLC – umożliwia bezpośrednie odczytywanie temperatury bez dodatkowych konwerterów.
• Wyjścia prądowe 0…20 mA i 4…20 mA (obciążenie 500 Ω): Zapewniają odporność na zakłócenia w długich liniach sygnałowych – sygnał 4…20 mA dodatkowo wykrywa awarię czujnika (przerwa w obwodzie).
• Współpraca z uniwersalnymi sondami Pt100: Kompatybilność z czujnikami Pt100 ułatwia integrację z istniejącymi instalacjami pomiarowymi.
• Zakres pomiarowy 100°C (148–212°F): Precyzyjne przetwarzanie w typowych zakresach procesów przemysłowych, takich jak kontrola cieczy, powietrza czy powierzchni.
• Kompaktowa konstrukcja: Oszczędność miejsca w szafie sterowniczej – łatwy montaż na szynie DIN (TH35).

Zgodność z Normami

Przetwornik RMPT20BD spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (oznaczenie CE). Przeznaczony do stosowania w przemysłowych systemach automatyki zgodnie z dyrektywami Unii Europejskiej.

Zastosowanie

Przetwornik RMPT20BD znajduje zastosowanie wszędzie tam, gdzie wymagane jest przekształcenie sygnału temperatury z sond Pt100 na standardowy sygnał analogowy do dalszego przetwarzania w systemach sterowania.

• Pomiar i monitorowanie temperatury w procesach przemysłowych (np. suszarnie, piece, chłodnie).
• Sprzężenie sygnału z wejściami analogowymi sterowników PLC, przekaźników programowalnych lub rejestratorów.
• Automatyka budynkowa – kontrola temperatury w instalacjach HVAC, węzłach cieplnych.
• Zastosowania laboratoryjne i technologiczne wymagające izolacji galwanicznej i dokładnego przetwarzania.

Wskazówki Montażowe

Montaż i podłączenie przetwornika RMPT20BD może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest bezpieczny. Urządzenie montować na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów sygnałowych dobierz do wymaganego obciążenia (dla wyjść prądowych max. 500 Ω, dla napięciowego 100 Ω). Moment dokręcania zacisków śrubowych oraz schemat połączeń znajdziesz w dokumentacji producenta. Nie przekraczaj dopuszczalnych parametrów pracy.

FAQ

• Czy przetwornik posiada podświetlenie lub diodę LED? W danych technicznych nie ma informacji o podświetleniu. Urządzenie wykonuje kompensację przetwarzania bez elementów optycznych – stan pracy sygnalizowany jest poprzez obecność napięcia wyjściowego.
• Jaki jest stopień ochrony (IP) przetwornika? Producent nie podaje klasy IP dla tego modelu. W standardowych warunkach montażu wewnątrz szafy sterowniczej obowiązuje ochrona wynikająca z obudowy szafy – zaleca się środowisko suche i bezpyłowe.
• Czy wyjście 4…20 mA umożliwia detekcję uszkodzenia sondy? Tak, sygnał 4…20 mA pozwala na wykrycie przerwy w obwodzie (prąd spada poniżej 4 mA) – jest to standardowa funkcja w automatyce, poprawiająca diagnostykę instalacji.
