Przetwornik temperatury z wyjściem prądowym 4-20 mA (AT-1I-KT) | Max-AT-1I-KT F&F

Opis i Kluczowe Cechy

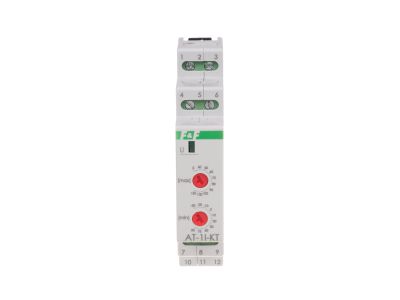

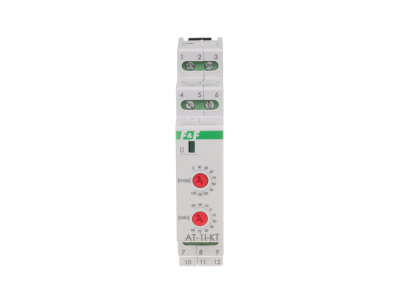

Przetwornik temperatury AT-1I-KT (symbol MAX-AT-1I-KT) to kompaktowe urządzenie 1-modułowe (18 mm szerokości) z wyjściem prądowym 4÷20 mA, przeznaczone do współpracy z sondami temperatury KTY81-210. Zasilany napięciem 9÷30 V DC, charakteryzuje się niskim błędem przetwarzania (±1°C) i wysoką stabilnością pomiaru w szerokim zakresie temperaturowym od -50°C do 150°C.

• Wykonanie 1-modułowe (18 mm): Idealne do montażu na szynie TH-35 w rozdzielnicach, szafach sterowniczych i aparaturze modułowej – oszczędza miejsce i ułatwia integrację z innymi urządzeniami.
• Sygnał wyjściowy 4÷20 mA: Standard przemysłowy zapewniający odporność na zakłócenia elektromagnetyczne i umożliwiający transmisję sygnału na duże odległości (np. do sterowników PLC lub systemów SCADA).
• Zakres pomiarowy -50÷150°C: Pomiary w niskich (-50°C) i wysokich (150°C) temperaturach – odpowiedni dla aplikacji chłodniczych, klimatyzacyjnych i przemysłowych.
• Zasilanie 9÷30 V DC: Szeroki zakres napięcia zasilania zwiększa uniwersalność zastosowań – kompatybilny z różnymi systemami sterowania.
• Błąd przetwarzania ±1°C: Wysoka dokładność pomiaru zapewnia precyzyjne monitorowanie temperatury w krytycznych procesach przemysłowych.

Zgodność z Normami

Przetwornik spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami przemysłowymi dotyczącymi urządzeń pomiarowych i transmisji sygnałów analogowych. Przeznaczony do stosowania w instalacjach zgodnych z normami EN 61000-6-2, EN 61000-6-4 oraz EN 61326-1.

Zastosowanie

Przetwornik temperatury AT-1I-KT znajduje zastosowanie w systemach monitorowania i regulacji temperatury w różnych gałęziach przemysłu oraz budownictwie.

• Systemy klimatyzacji i wentylacji – precyzyjny pomiar temperatury powietrza w kanałach.
• Chłodnie przemysłowe i komory chłodnicze – monitorowanie temperatury w komorach mroźniczych i chłodniczych.
• Maszyny i urządzenia przemysłowe – pomiar temperatury elementów maszyn w celu zapobiegania awariom termicznym.
• Instalacje grzewcze i ciepłownictwo – regulacja temperatury w pomieszczeniach i systemach grzewczych.

Wskazówki Montażowe

Montaż przetwornika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie TH-35 w rozdzielnicy lub szafie sterowniczej, zachowując odpowiednie odstępy od innych urządzeń, aby zapewnić odpowiednią wentylację. Podłączenie zasilania 9÷30 V DC oraz sygnału 4÷20 mA należy wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na polaryzację zasilania. Przetwornik współpracuje z sondami KTY81-210 – podłączenie kabli sygnałowych i zasilających powinno być wykonane zgodnie z oznaczeniami na urządzeniu. Po montażu przeprowadzić test pomiarowy w celu weryfikacji poprawności działania.

FAQ

• Jaki jest zakres napięcia zasilającego przetwornik? Przetwornik AT-1I-KT jest zasilany napięciem stałym w zakresie 9÷30 V DC.
• Czy przetwornik współpracuje z innymi typami sond temperatury? Przetwornik przeznaczony jest do współpracy z sondami KTY81-210. Dokładność pomiaru może się różnić przy stosowaniu innych typów czujników.
• Jaki jest dopuszczalny zakres temperatury pracy przetwornika? Przetwornik pracuje w zakresie temperatur od -25°C do 50°C.
