Przetwornik temperatury z wyjściem prądowym 4-20 mA (AT-1I-DS) | Max-AT-1I-DS F&F

Opis i Kluczowe Cechy

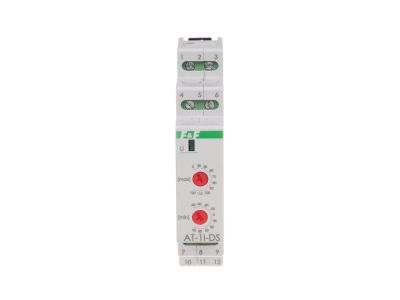

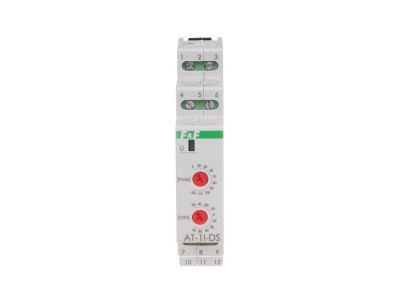

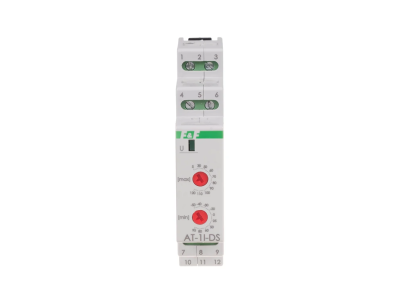

Przetwornik temperatury AT-1I-DS (symbol MAX-AT-1I-DS) to precyzyjne urządzenie pomiarowe zaprojektowane do współpracy z cyfrowymi czujnikami temperatury DS18B20, DS18S20 i RT4. Wyposażone w wyjście prądowe 4÷20 mA, stanowi niezawodne rozwiązanie do zdalnego monitorowania temperatury w instalacjach przemysłowych, szafach sterowniczych i systemach automatyki. Zasilany napięciem 9÷30V DC, charakteryzuje się niskim poborem mocy (0,8 W) i kompaktowymi wymiarami (1 moduł, 18 mm), co umożliwia montaż na szynie TH-35.

• Zakres pomiarowy -50÷120°C: Pomiary od ekstremalnych mrozów po wysokie temperatury przemysłowe – uniwersalne zastosowanie w różnych środowiskach.
• Wyjście prądowe 4÷20 mA: Standard przemysłowy zapewniający odporność na zakłócenia elektromagnetyczne i możliwość transmisji sygnału na duże odległości (przewód sygnałowy 300 m).
• Zasilanie 9÷30V DC: Szeroki zakres napięcia zasilania zwiększa kompatybilność z różnymi systemami sterowania i zasilania.
• Współpraca z czujnikami DS18B20, DS18S20, RT4: Kompatybilność z popularnymi czujnikami cyfrowymi gwarantuje elastyczność doboru komponentów pomiarowych.
• Błąd przetwarzania ±0,25°C: Wysoka dokładność pomiaru pozwala na precyzyjne monitorowanie i sterowanie procesami technologicznymi.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowane zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Przeznaczone do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Przetwornik AT-1I-DS znajduje zastosowanie w systemach monitorowania temperatury, automatyce przemysłowej i instalacjach sterowania, gdzie wymagany jest niezawodny i precyzyjny pomiar temperatury.

• Monitorowanie temperatury w szafach sterowniczych i rozdzielnicach – zabezpieczenie przed przegrzaniem urządzeń.
• Pomiary w systemach HVAC i klimatyzacji przemysłowej – kontrola parametrów powietrza w procesach technologicznych.
• Stosowanie w maszynach i urządzeniach przemysłowych wymagających precyzyjnego pomiaru temperatury.
• Integracja z systemami SCADA i PLC – zdalny odczyt danych pomiarowych.

Wskazówki Montażowe

Montaż przetwornika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montować na szynie TH-35 w szafach sterowniczych lub rozdzielnicach. Podłączenie zasilania (9÷30V DC) i sygnału wyjściowego (4÷20 mA) należy przeprowadzić zgodnie z dokumentacją techniczną, zachowując odpowiednią polaryzację. Przewód sygnałowy może być prowadzony na odległość do 300 m – należy stosować odpowiednie zabezpieczenia przed zakłóceniami. Uwaga: przed montażem i podłączeniem należy upewnić się, że napięcie w instalacji zostało odłączone.

FAQ

• Jaki jest zakres pomiarowy temperatury AT-1I-DS? Przetwornik mierzy temperaturę w zakresie od -50°C do 120°C, co pozwala na monitorowanie zarówno niskich, jak i wysokich temperatur.
• Czy AT-1I-DS współpracuje z innymi czujnikami niż DS18B20? Tak – urządzenie jest kompatybilne z cyfrowymi czujnikami temperatury DS18B20, DS18S20 oraz analogowymi RT4.
• Jaką maksymalną długość przewodu sygnałowego można zastosować? Maksymalna długość przewodu sygnałowego wynosi 300 m – standard przemysłowy 4÷20 mA pozwala na transmisję sygnału na znaczne odległości bez strat.
