Przetwornik temperatury z wyjściem napięciowym 0-10 V (AT-1U-PT) | Max-AT-1U-PT F&F

Opis i Kluczowe Cechy

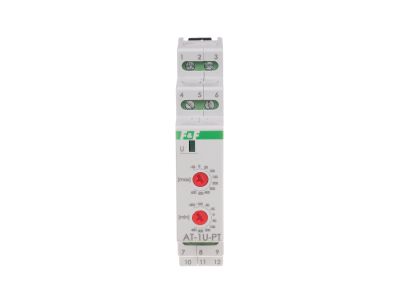

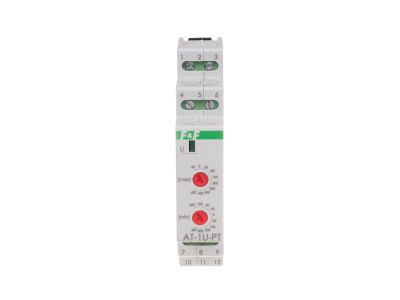

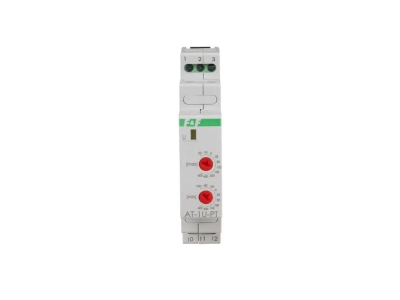

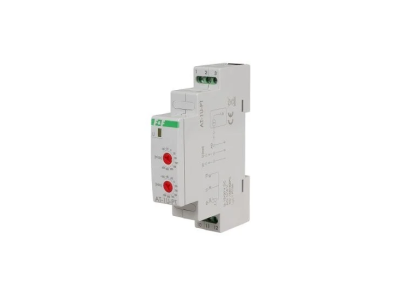

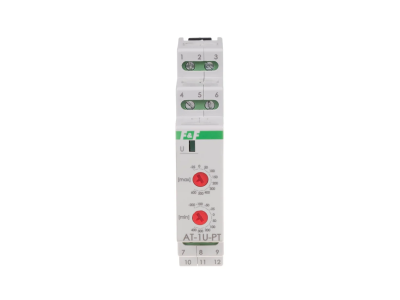

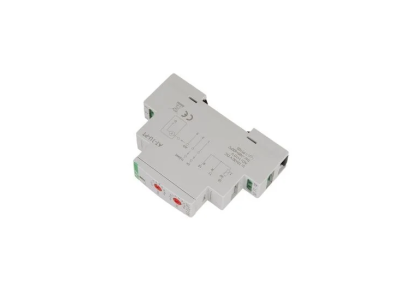

Przetwornik temperatury AT-1U-PT (symbol MAX-AT-1U-PT) to precyzyjne urządzenie pomiarowe zaprojektowane do współpracy z 3-przewodowym czujnikiem temperatury PT100 (sonda RT56). Przetwarza sygnał pomiarowy na standardowe wyjście napięciowe 0÷10 V DC, co umożliwia bezpośrednią integrację z systemami sterowania przemysłowego i automatyki. Zasilanie 12÷30 V DC zapewnia elastyczność zasilania, a kompaktowe wymiary (1 moduł TH-35) pozwalają na montaż w typowych szafach sterowniczych.

• Wyjście napięciowe 0÷10 V: Uniwersalny sygnał analogowy do współpracy z regulatorami, sterownikami PLC i modułami wejściowymi automatyki przemysłowej.
• Zakres pomiarowy -200÷600°C: Pomiary od ekstremalnie niskich temperatur kriogenicznych do wysokich temperatur procesowych – idealny do szerokiego spektrum aplikacji.
• Zasilanie 12÷30 V DC: Możliwość zasilania z różnych źródeł, w tym zasilaczy buforowych, co zwiększa niezawodność systemów.
• Błąd przetwarzania ±0,5°C: Wysoka dokładność pomiaru zapewnia precyzyjną regulację procesów technologicznych.
• Montaż na szynie TH-35, 1 moduł: Łatwa integracja z istniejącymi szafami sterowniczymi i rozdzielnicami elektrycznymi.

Zgodność z Normami

Przetwornik spełnia wymagania dyrektyw unijnych dotyczących urządzeń pomiarowych i posiada deklarację zgodności CE. Został zaprojektowany zgodnie z normami przemysłowymi dotyczącymi dokładności pomiarów i odporności na zakłócenia elektromagnetyczne.

Zastosowanie

Przetwornik temperatury AT-1U-PT znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, gdzie wymagana jest precyzyjna rejestracja i przetwarzanie sygnałów temperatury.

• Monitorowanie i regulacja temperatur w procesach przemysłowych (np. obróbka cieplna, chłodnictwo).
• Systemy klimatyzacji i wentylacji w budynkach komercyjnych i przemysłowych.
• Automatyka budynkowa – integracja z systemami BMS i sterownikami PLC.
• Pomiary w laboratoriach i środowiskach badawczych wymagających wysokiej dokładności.

Wskazówki Montażowe

Montaż przetwornika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Urządzenie montować na szynie TH-35 w pozycji pionowej. Przewody sygnałowe i zasilające należy doprowadzić do zacisków śrubowych (max 2,5 mm²), stosując odpowiedni moment dokręcający 0,4 Nm. Czujnik temperatury PT100 (3-przewodowy) należy podłączyć zgodnie z oznaczeniami na przetworniku. Przed uruchomieniem sprawdzić poprawność połączeń i brak zwarć. Temperatura otoczenia w miejscu montażu nie powinna przekraczać 50°C.

FAQ

• Jaki jest maksymalny zakres pomiarowy przetwornika? Przetwornik AT-1U-PT mierzy temperatury w zakresie od -200°C do 600°C, co pozwala na zastosowanie w bardzo szerokim spektrum temperatur.
• Jakiego czujnika temperatury wymaga AT-1U-PT? Urządzenie współpracuje z 3-przewodowym czujnikiem PT100 (sonda RT56). Czujnik musi być podłączony zgodnie z oznaczeniami na przetworniku (L+, L-, T).
• Czy przetwornik wymaga zasilania w określonym napięciu? Tak, przetwornik wymaga zasilania w zakresie 12÷30 V DC. Napięcie zasilania powinno być stabilne i wolne od zakłóceń.
