Przetwornik temperatury z wyjściem napięciowym 0-10 V (AT-1U-KT) | Max-AT-1U-KT F&F

Opis i Kluczowe Cechy

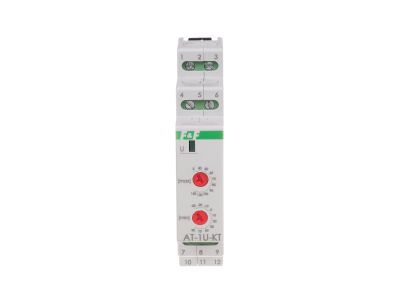

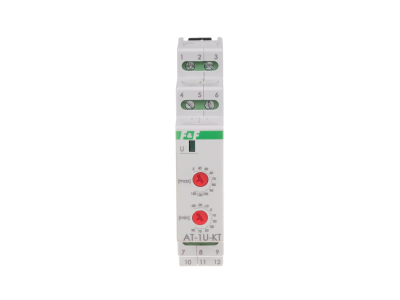

Przetwornik temperatury AT-1U-KT (symbol MAX-AT-1U-KT) to precyzyjne urządzenie 1-modułowe (18 mm) do pomiaru temperatury z wyjściem napięciowym 0÷10 V DC. Zasilany napięciem 12÷30 V DC, charakteryzuje się zakresem pomiarowym od -50°C do +150°C i dokładnością ±1°C. Przeznaczony do współpracy z sondami RT, RT2 oraz KTY81-210. Montowany na szynie TH-35, chroniony obudową o stopniu ochrony IP20.

• Zakres pomiarowy -50÷150°C: Szerokie spektrum pomiarowe pozwala na stosowanie w różnych warunkach klimatycznych, od mrozów po ekstremalne upały w aplikacjach przemysłowych.
• Wyjście napięciowe 0÷10 V: Standardowy sygnał analogowy kompatybilny z większością sterowników PLC, systemów SCADA i regulatorów temperatury.
• Zasilanie 12÷30 V DC: Szeroki zakres napięcia zasilającego zapewnia elastyczność montażu w różnych systemach automatyki.
• Dokładność ±1°C: Gwarantuje wiarygodny pomiar temperatury, niezbędny w procesach wymagających precyzji.
• Montaż na szynie TH-35: Kompaktowa budowa i szybki montaż ułatwiają integrację z rozdzielnicami i szafami sterowniczymi.

Zgodność z Normami

Przetwornik spełnia wymagania dyrektyw europejskich w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa niskonapięciowego. Posiada deklarację zgodności CE i jest projektowany zgodnie z normami dotyczącymi urządzeń automatyki przemysłowej.

Zastosowanie

Przetwornik temperatury AT-1U-KT znajduje zastosowanie w systemach monitoringu temperatury w budynkach, procesach przemysłowych oraz instalacjach sterowania klimatyzacją i wentylacją.

• Monitoring temperatury w komorach chłodniczych i chłodniach przemysłowych.
• Pomiar temperatury w instalacjach grzewczych i klimatyzacyjnych budynków.
• Sterowanie procesami technologicznymi wymagającymi precyzyjnego pomiaru temperatury.
• Integracja z systemami sterowania budynków (BMS) i przemysłowymi układami automatyki.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia zasilającego. Urządzenie montować na szynie TH-35 w pozycji pionowej. Przewód sygnałowy (20 m) podłączyć do zacisków śrubowych 2,5 mm² z zachowaniem biegunowości. Moment dokręcający zalecany to 0,4 Nm. Sondę temperatury (50 m) należy zamontować w miejscu pomiaru, unikać zakłóceń elektromagnetycznych. Przed rozpoczęciem pracy należy upewnić się, że zakres pomiarowy i typ sondy są zgodne z wymaganiami aplikacji.

FAQ

• Jakie sondy temperatury są kompatybilne z AT-1U-KT? Przetwornik współpracuje z sondami RT, RT2 oraz KTY81-210. Zapewnia to elastyczność w doborze czujników do konkretnych aplikacji.
• Czy przetwornik posiada zabezpieczenie przed odwrotną polaryzacją zasilania? Dane produktu nie zawierają informacji na temat zabezpieczenia przed odwrotną polaryzacją. Zaleca się stosowanie zasilacza z odpowiednimi zabezpieczeniami.
• Jaki jest maksymalny pobór mocy? Pobór mocy wynosi 0,8 W, co pozwala na montaż w systemach o ograniczonej mocy dostępnej.
