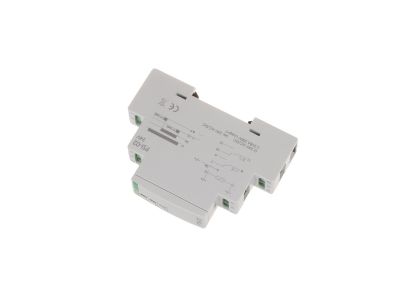

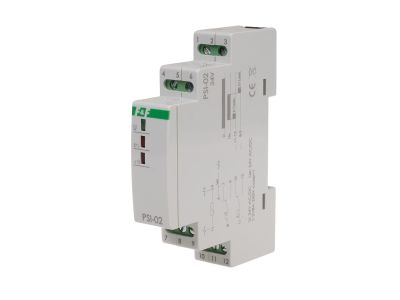

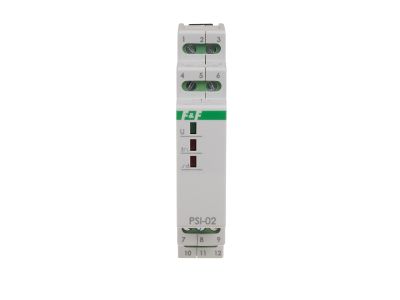

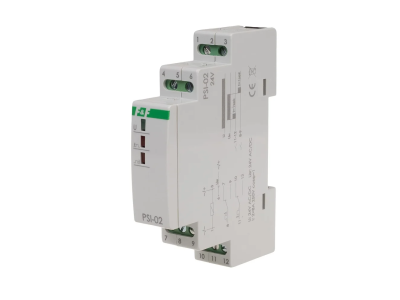

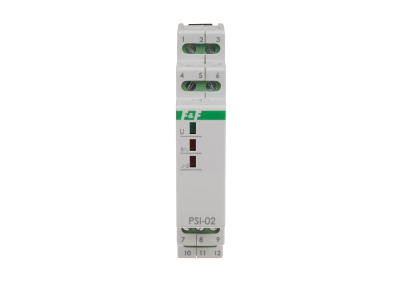

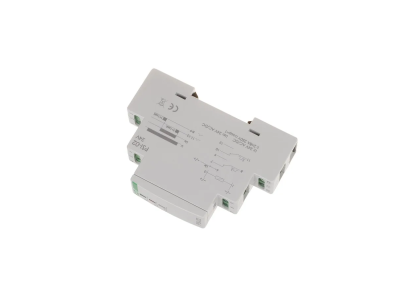

przetwornik sygnału "ciągły na impuls" PSI-02 24V,montaz na szynie DIN | PSI-02-24V F&F

Alternatywny kod produktu: PSI-02 24V

Opis i Kluczowe Cechy

Przetwornik sygnału ciągły‑impuls PSI‑02‑24V przeznaczony jest do zamiany ciągłego sygnału sterującego (24 V AC/DC) na pojedyncze impulsy o czasie trwania 1 s. Urządzenie wyposażono w dwa niezależne przekaźniki z konfiguracją styków 2×NO/NC i separacją galwaniczną, co umożliwia bezpieczne sterowanie odbiornikami o maksymalnym prądzie 8 A na kanał. Kompaktowa obudowa o szerokości 1 modułu (18 mm) montowana na szynie DIN TH35 oszczędza miejsce w rozdzielnicy.

• Napięcie zasilania 24 V AC/DC: kompatybilność z typowymi układami automatyki – zasilanie zarówno napięciem przemiennym, jak i stałym zwiększa elastyczność instalacji.
• 2 przekaźniki o maksymalnym prądzie obciążenia 8 A każdy: możliwość przełączania dwóch niezależnych obwodów o znacznym obciążeniu, np. sterowanie stycznikami lub zaworami.
• Konfiguracja styków 2×NO/NC z separacją: uniwersalność łączenia – styki zwierne i rozwierne pozwalają na realizację różnych funkcji logicznych; separacja galwaniczna zwiększa bezpieczeństwo.
• Czas sygnału wyjściowego 1 s: precyzyjnie określony impuls zapewnia powtarzalność sterowania, np. do wyzwalania impulsowego styczników lub przekaźników bistabilnych.
• Montaż na szynie DIN, 1 moduł (18 mm): oszczędność miejsca w rozdzielnicy – kompaktowa obudowa pasuje do każdej szyny TH35.

Zgodność z Normami

Przetwornik PSI‑02‑24V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz wymogami certyfikacji CE. Montaż w rozdzielnicach i obudowach o stopniu ochrony IP20 gwarantuje bezpieczne użytkowanie w standardowych warunkach przemysłowych i bytowych.

Zastosowanie

Przetwornik sygnału ciągły‑impuls PSI‑02 znajduje zastosowanie wszędzie tam, gdzie układ sterowania generuje sygnał ciągły (np. 24 V DC), a odbiornik wymaga pojedynczego impulsu do zmiany stanu. Typowe scenariusze:

• Sterowanie stycznikami i przekaźnikami bistabilnymi – zamiana ciągłego sygnału z przycisku lub PLC na impuls 1 s.
• Impulsowe wyzwalanie rozłączników i wyłączników różnicowoprądowych z wyzwalaczem wzrostowym.
• Sygnalizacja i sterowanie w automatyce budynkowej – konwersja sygnału z czujników obecności lub przycisków czasowych.
• Integracja z systemami PLC i sterownikami – dopasowanie sygnału wyjściowego do wejść wymagających impulsu.

Wskazówki Montażowe

Montaż i podłączenie przetwornika PSI‑02‑24V może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Zaciski śrubowe przeznaczone są dla przewodów o przekroju do 2,5 mm²; moment dokręcający wynosi 0,4 Nm – należy stosować kalibrowany śrubokręt dynamometryczny. Przekrój przewodów dobierz do prądu obciążenia (max 8 A na kanał). Upewnij się, że temperatura otoczenia mieści się w zakresie -25…+50°C.

FAQ

• Jaki jest stopień ochrony przetwornika PSI‑02‑24V? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Urządzenie przeznaczone jest do montażu w suchych rozdzielnicach i obudowach.
• Czy styki są separowane galwanicznie od zasilania? Tak, przetwornik zapewnia separację galwaniczną pomiędzy obwodem zasilania a obwodami wyjściowymi, co zwiększa bezpieczeństwo i odporność na zakłócenia.
• Jaki jest czas trwania impulsu wyjściowego? Czas sygnałów wyjściowych wynosi 1 sekundę. Jest stały i niezależny od czasu trwania sygnału wejściowego (ciągłego).
